化工储罐的腐蚀防护是石油化工企业安全生产的重中之重。一旦防腐层失效，不仅会导致储罐壁厚减薄、介质泄漏，还可能引发火灾、爆炸和环境污染等重大事故。传统的环氧涂料、聚氨酯涂料在化工介质的长期侵蚀下，通常 3-5 年就会出现起泡、脱落、锈蚀等问题，需要频繁停产翻新，每次翻新不仅需要花费巨额的维修费用，还会导致企业停产，造成巨大的经济损失。而聚脲涂料凭借其优异的耐化学腐蚀性能和长效防护能力，能为化工储罐提供 10 年以上的免维护保护，全生命周期成本降低 60% 以上。

一、传统储罐防腐的痛点与经济损失

传统的储罐防腐涂料主要有环氧涂料、聚氨酯涂料和氯化橡胶涂料等，但这些材料都难以适应化工储罐的恶劣腐蚀环境。首先是耐化学腐蚀性能差，这些涂料对强酸、强碱、有机溶剂等强腐蚀介质的抵抗能力有限，在介质的长期浸泡下，很容易出现溶胀、软化、脱落等现象，失去防护作用。

其次是涂层容易出现针孔和缺陷。传统涂料采用刷涂或滚涂的方式施工，容易出现漏涂、流挂、针孔等缺陷，这些缺陷会成为腐蚀介质的通道，导致局部腐蚀加速。而且传统涂料的附着力有限，在温度变化和介质压力的作用下，容易出现空鼓、脱落现象。

第三是维修成本高，停产损失大。一个 10 万立方米的化工储罐，全面翻新一次的成本超过 200 万元，而且需要停产 1-2 个月，对于大型化工企业来说，停产一天的损失就超过 100 万元。频繁的翻新不仅增加了企业的运营成本，还存在严重的安全隐患。据统计，化工行业 60% 以上的安全事故都与设备腐蚀有关。

二、聚脲涂料的防腐优势与性能特点

聚脲涂料是目前性能最优异的重防腐材料之一，它具有其他涂料无法比拟的耐化学腐蚀性能和综合力学性能。首先，它具有优异的耐化学腐蚀性能。聚脲分子结构中含有稳定的脲键，能抵抗酸、碱、盐、油、有机溶剂等多种化学介质的侵蚀。测试数据显示，我们的聚脲防腐涂料在 10% 的硫酸、10% 的氢氧化钠、3.5% 的氯化钠溶液中浸泡 1 年，涂层没有出现任何起泡、脱落、生锈现象。

其次，它具有致密无缝的涂层结构。聚脲涂料采用喷涂工艺施工，一次成型，没有搭接缝和针孔，能完全覆盖储罐的内壁和外壁，形成一个连续完整的防护屏障，有效阻止腐蚀介质的渗透。即使在储罐的焊缝、阴阳角等复杂部位，也能做到均匀覆盖，没有死角。

第三，它具有优异的力学性能和耐温性能。聚脲涂料的拉伸强度可达 20MPa 以上，延伸率可达 300% 以上，能适应储罐的热胀冷缩和变形，不会因温度变化而开裂脱落。它的长期使用温度可达 120℃，短期使用温度可达 160℃，能满足大多数化工介质的储存温度要求。

此外，聚脲涂料的施工效率高，固化速度快。喷涂后 10 秒钟表干，1 分钟即可达到步行强度，一个 10 万立方米的储罐内壁防腐工程，7-10 天即可完成，大大缩短了停产时间，减少了企业的经济损失。

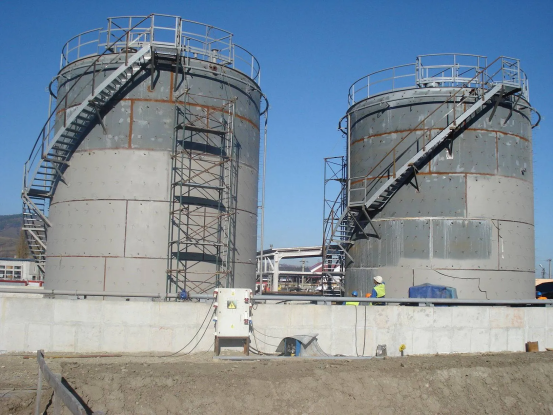

三、化工储罐聚脲防腐标准方案

根据储罐储存介质的不同和腐蚀环境的差异，我们制定了针对性的聚脲防腐配套方案。对于储存原油、柴油、润滑油等弱腐蚀性介质的储罐外壁，推荐采用 “喷砂除锈 Sa2.5 级 + 环氧富锌底漆 (80μm)+ 聚脲防腐面漆 (1.5mm)” 的体系，总干膜厚度 2.3mm，使用寿命可达 10 年以上。

对于储存硫酸、盐酸、烧碱等强腐蚀性介质的储罐内壁，推荐采用 “喷砂除锈 Sa2.5 级 + 专用环氧底漆 (100μm)+ 聚脲防腐面漆 (2.0mm)” 的体系，总干膜厚度 3.0mm，使用寿命可达 15 年以上。对于储存温度较高的介质，可选用耐高温聚脲涂料，长期使用温度可达 180℃。

对于储罐的底部和边缘板等腐蚀最严重的部位，应采用加强层处理，增加涂层厚度至 2.5-3.0mm，确保这些薄弱部位的防腐质量。

同时，我们还提供定期的检测和维护服务，帮助企业及时发现和处理潜在的腐蚀隐患，延长储罐的使用寿命。

---

常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
