污水处理池、化工地面、酸碱中和池等混凝土结构的防腐是工业防腐的难点之一。混凝土本身具有多孔性，容易被酸、碱、盐等腐蚀性介质渗透，导致混凝土开裂、剥落、钢筋锈蚀，最终造成结构破坏。传统的环氧树脂涂料、聚氨酯涂料虽然能起到一定的防腐作用，但封闭性差，使用寿命短，通常 3-5 年就会出现渗漏现象。而环氧酚醛漆凭借其卓越的封闭性能和耐化学腐蚀性能，能深入渗透到混凝土的毛细孔中，形成致密的防护层，让污水池 10 年不渗漏，是混凝土结构防腐的终极方案。

一、混凝土结构的腐蚀痛点

混凝土结构的腐蚀是一个复杂的过程，主要分为三个阶段。首先是介质渗透阶段，腐蚀性介质通过混凝土的毛细孔渗透到内部，使混凝土的碱度降低，破坏钢筋的钝化膜。其次是钢筋锈蚀阶段，钢筋钝化膜破坏后，在水和氧气的作用下发生电化学腐蚀，产生的铁锈体积膨胀 2-4 倍，导致混凝土开裂、剥落。最后是结构破坏阶段，随着钢筋锈蚀的加剧，混凝土的承载力下降，最终可能导致结构坍塌。

传统的混凝土防腐涂料普遍存在封闭性差的问题，无法有效阻止腐蚀性介质的渗透。很多涂料只能在混凝土表面形成一层薄膜，不能深入到毛细孔中，时间长了就会出现起泡、脱落现象。而且传统涂料的耐化学腐蚀性能差，在强酸、强碱的长期作用下，很快就会失效。

此外，混凝土表面的平整度差，有大量的蜂窝、麻面和裂缝，传统涂料很难做到均匀覆盖，容易出现漏涂和针孔，这些缺陷会成为腐蚀介质的通道，导致局部腐蚀加速。很多污水处理池使用不到 5 年就出现了严重的渗漏现象，不得不停产进行全面翻新，不仅成本高昂，还影响了正常的生产运营。

二、环氧酚醛漆的混凝土防腐优势

环氧酚醛漆之所以能成为混凝土防腐的最佳选择，核心在于其优异的渗透封闭性能和耐化学腐蚀性能。它的粘度低，渗透性强，能深入渗透到混凝土表面 3-5mm 的毛细孔中，与混凝土发生化学反应，形成一个连续的、致密的 “树脂 – 混凝土” 复合层，从根本上堵塞了腐蚀介质的渗透通道。

测试数据显示，涂刷了环氧酚醛漆的混凝土试件，其吸水率比未涂刷的降低了 95% 以上，氯离子渗透深度小于 0.5mm。即使在 10% 的硫酸溶液中浸泡 1 年，混凝土试件也没有出现任何开裂、剥落现象，强度保持率在 90% 以上。这一性能是普通环氧树脂涂料的 3-5 倍。

同时，环氧酚醛漆具有优异的耐化学腐蚀性能，能抵抗酸、碱、盐、油、有机溶剂等多种化学介质的侵蚀。它的漆膜坚硬耐磨，能承受车辆碾压和人员行走，特别适合用于化工车间地面、装卸平台等有重载要求的场所。它的附着力强，与混凝土结合牢固，不会出现起泡、脱落现象，使用寿命可达 10 年以上。

三、混凝土结构环氧酚醛漆标准施工方案

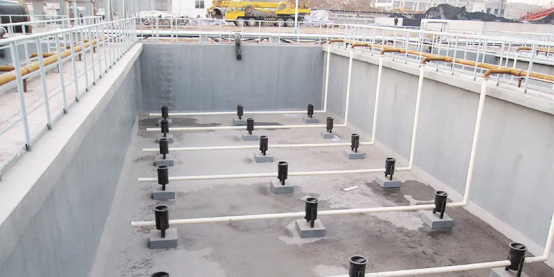

针对不同类型的混凝土结构，我们制定了科学合理的施工方案。对于污水处理池、酸碱中和池等长期浸泡的混凝土结构，推荐采用 “基层处理 + 环氧酚醛封闭底漆 (1 道，50μm)+ 环氧酚醛玻璃鳞片中间漆 (2 道，200μm)+ 环氧酚醛面漆 (1 道，50μm)” 的体系，总干膜厚度 300μm，使用寿命可达 10 年以上。

对于化工车间地面、装卸平台等重载地面，推荐采用 “基层处理 + 环氧酚醛封闭底漆 (1 道，50μm)+ 环氧酚醛砂浆层 (2-3mm)+ 环氧酚醛面漆 (1 道，50μm)” 的体系。环氧酚醛砂浆层具有极高的强度和耐磨性，能承受重型车辆的碾压，使用寿命可达 15 年以上。

对于混凝土墙面、天花板等非浸泡部位，推荐采用 “基层处理 + 环氧酚醛封闭底漆 (1 道，50μm)+ 环氧酚醛面漆 (2 道，100μm)” 的体系，总干膜厚度 150μm，使用寿命可达 8 年以上。

施工前，必须对混凝土基层进行处理，清除表面的浮灰、油污、松动的砂浆和混凝土，修补蜂窝、麻面和裂缝。基层的含水率应≤10%，PH 值≤10，以确保涂层与混凝土结合牢固。

如果您正在面临混凝土结构的腐蚀难题，或者有污水池、化工地面的防腐项目需求，欢迎联系我们。我们可提供免费的现场勘察和专属防腐方案设计，确保您的混凝土结构 10 年不渗漏。

---

常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
