一、湿法脱硫：电厂最腐蚀的设备内壁

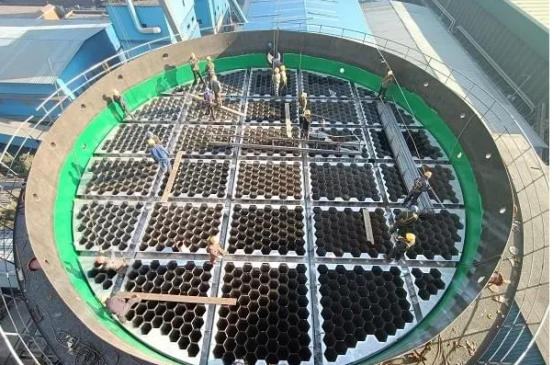

华能、国家电力投资集团旗下的大型燃煤电厂，湿法烟气脱硫系统（FGD）是烟气排放达标的关键环保设施。脱硫塔（吸收塔）内部是整个电厂腐蚀条件最极端的区域之一：

烟气从塔底进入，温度约120～160℃；经石灰石浆液喷淋吸收SO₂后，塔内温度降至约50～60℃，相对湿度接近饱和；脱硫浆液中含有亚硫酸（H₂SO₃）、硫酸（H₂SO₄）、氯化物（Cl⁻浓度可达10000～20000mg/L）的强腐蚀性混合液，pH通常在4～6。

这种高温+高湿+强酸+高氯离子的复合腐蚀环境，对内壁涂层的化学耐受性提出工业设施中最严苛的要求之一。普通环氧面漆在亚硫酸长期浸润下发生化学降解，2～3年内出现起泡脱落；普通聚氨酯面漆在高温潮湿环境中附着力迅速下降，同样提前失效。

本品耐酸性不开裂不起泡不脱落+耐碱性不开裂不起泡不脱落的双向验证，配合耐盐水性（覆盖高氯化物腐蚀）和附着力一级的机械性能保障，专项满足脱硫塔内壁的复合腐蚀防护需求。

二、耐酸耐碱双向验证：脱硫塔pH波动腐蚀的全覆盖

脱硫塔运行中的pH并非恒定，随石灰石投加量和烟气SO₂含量波动：

正常运行pH约5.5～6.0（弱酸性）；石灰石过量投加时pH可升至8～9（弱碱性）；酸性脱硫液与碱性石灰石浆液在塔壁上的交替接触，使内壁涂层须同时耐受酸性和碱性介质的交替腐蚀。

本品耐酸性和耐碱性双项不开裂不起泡不脱落，是脱硫塔内壁pH波动腐蚀的全覆盖防护依据。同一款涂料同时通过两项相反的化学介质耐受验证，是脱硫塔内壁涂层选材中最直接的合规证明。

三、表干1小时：脱硫塔检修停机窗口的施工效率关键

电厂脱硫塔检修通常与电厂年度大检修同步，检修窗口通常15～30天。脱硫塔内壁涂装须在检修停机后，经清洗除锈处理后进行，留给涂装工序的有效时间通常5～8天。

表干≤1小时是本品在检修施工中最直接的效率优势——施工完成1小时后即可进行下道涂装的准备，当天完成2道涂装，不须等待数小时才能转移工序；实干≤24小时确保次日即可涂下道，全部涂装工序可在3～4天内完成，为涂层固化养护留出充裕时间。

脱硫塔检修施工须在密闭有限空间中进行，表干快意味着施工人员在高VOC密闭环境中的有效工作时间缩短（表干后溶剂挥发基本完成），每道施工后强制通风30分钟即可进入下道施工，降低密闭空间溶剂蒸气对施工人员的健康影响。

四、耐弯曲1mm：脱硫塔热胀冷缩的涂层完整性保障

脱硫塔在启停机过程中，塔体钢板经历从常温到工作温度（约50～60℃）的热循环，年度大修期间还须经历从工作温度到冷却至室温的过程。钢板的热胀冷缩对内壁涂层产生周期性弯曲应力。

耐弯曲1mm的优异柔韧性，是脱硫塔专用面漆在热循环弯曲应力下不开裂的机械性能保障——1mm比常见2mm弯曲要求更严苛，意味着涂层柔韧性更优，随钢板轻微弯曲而不积累疲劳裂纹，是脱硫塔内壁涂层在多年运营热循环后仍保持完整的关键性能依据。

五、主要性能与施工信息

双组份环氧体系，附着力一级，耐弯曲1mm，耐酸碱耐盐水耐盐雾全项不开裂不起泡不脱落，表干≤1小时，实干≤24小时，耐微生物侵蚀，耐化学品腐蚀，封闭性能优异，刷涂喷涂滚涂均可。注意：本品为环氧体系，耐候性有限，须用于有遮蔽或室内腐蚀场景，户外完全暴露场景须选用聚氨酯或氟碳面漆替代。

六、脱硫塔内壁防腐配套体系

大型电厂湿法脱硫塔内壁防腐体系（亚硫酸+高氯化物复合腐蚀）

涂层	产品	干膜厚度	道数
底漆	环氧富锌底漆	60～75μm	1道
中间漆	环氧厚浆中间漆	80～120μm	1～2道
面漆	本品环氧面漆	50～80μm	2道
总干膜	—	约290～470μm	4～5道

对于Cl⁻浓度高（＞10000mg/L）的脱硫塔，中间漆建议使用含玻璃鳞片的环氧厚浆中间漆，玻璃鳞片迷宫效应进一步延缓高浓度氯离子的渗透速率，配合本品面漆的封闭性能，提供最高规格的脱硫塔内壁防腐保障。

欢迎联系我们获取专属方案与报价，以实际出厂技术规格为准。为大型燃煤电厂湿法脱硫塔内壁、脱硫管道及FGD系统钢结构防腐涂装提供环氧面漆，耐亚硫酸+耐高氯化物复合腐蚀，附着力一级，表干1小时适配检修施工窗口，配套富锌底漆+厚浆中间漆完整体系。

---

常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
