一、高温设备防腐底漆的特殊要求

高炉外壁、工业烟道、烘道和高温热气管道的防腐底漆，在选材上面临普通防腐底漆无法满足的三项特殊要求。

第一是耐高温：设备表面温度从200℃到600℃不等，普通环氧或聚氨酯底漆在超过100℃的持续工作温度下会分解碳化，失去防腐功能，须选用专门设计的耐高温底漆。

第二是耐温差骤变性：高温设备在开停炉过程中经历从室温到工作温度的反复升降，温度变化速率快、幅度大。涂层须具备足够的柔韧性和热膨胀系数适配性，在温差骤变时不开裂剥落，保持与金属基材的附着完整。

第三是阴极保护能力：高温设备的钢铁基材即使有涂层保护，在设备停机冷却期间仍须应对湿气和腐蚀性气氛的侵蚀。含锌粉的底漆提供阴极保护，即使涂层出现局部破损，锌粉的牺牲阳极作用仍能对裸露钢铁提供电化学保护，是高温设备底漆防锈能力的重要来源。

无机硅酸锌耐高温底漆以烷基硅酸酯（无机硅酸）为粘结剂，超细锌粉为防锈颜料，专项设计满足高温设备防腐底漆的上述三项特殊要求，可长期耐受200℃/400℃/500℃/600℃四档高温，是高炉外壁和高温设备防腐体系的专用底漆选择。

二、烷基硅酸酯+超细锌粉：高温底漆双重防腐机制

烷基硅酸酯——无机粘结剂的高温稳定性

与有机树脂粘结剂（环氧、聚氨酯）不同，烷基硅酸酯固化后形成类陶瓷的无机硅酸盐网络结构，以Si-O-Si键为主链。Si-O-Si键能约460kJ/mol，远高于有机C-C键（约345kJ/mol），在高温下不发生热降解，漆膜在持续高温工作条件下保持化学和力学稳定，不碳化、不粉化，是耐高温底漆的理想粘结剂体系。

超细锌粉——高温下的阴极保护效率提升

超细锌粉的粒径远小于普通锌粉，与钢铁基材的接触面积更大，单位面积的电化学接触效率更高，阴极保护能力优于普通粒径锌粉。在设备停机冷却期间，高湿度和腐蚀性气氛对钢铁基材的侵蚀，由超细锌粉通过牺牲阳极机制提供持续的电化学防护，即使局部涂层因高温作业磨损变薄，仍能维持防腐保护功能。

耐温差骤变性——开停炉过程的涂层稳定性

无机硅酸锌体系的热膨胀系数与钢铁基材接近，在温度快速变化时，涂层与基材之间的热应力较小，不因热膨胀差异导致界面开裂剥落。耐温差骤变性是高炉和工业窑炉防腐涂层最重要的机械性能指标之一，也是本品专项优化的关键能力。

三、技术参数

技术指标	参数
颜色	灰色
耐温规格	200℃、400℃、500℃、600℃（四档）
组份	双组份，甲:乙 = 4:1
熟化时间（23±2℃）	20分钟
适用期（23±2℃）	8小时
干燥时间（23±2℃）	表干10分钟，实干1小时
涂装间隔（23±2℃）	最短5小时，最长7天
干膜厚度（刷涂）	20～25微米/道
干膜厚度（喷涂）	15～20微米/道
理论涂布率（刷涂）	140～170克/平方米
理论涂布率（喷涂）	150～180克/平方米
建议涂装道数	1～2道
施工方式	高压无气喷涂、手工刷涂、辊涂
稀释剂	无机硅酸锌耐高温底漆专用稀释剂，5～8%
表面处理	喷砂Sa2.5级，粗糙度40～70微米
后道配套	W61、W61-1、W61-2、W61-3有机硅耐高温防腐面漆
甲组份保质期	12个月
乙组份保质期	6个月

表干10分钟实干1小时：极速干燥特性在高炉和高温设备停机检修的有限时间窗口中具有重要价值，底漆涂装完成1小时后即可进行后续工序，当天完成底漆涂装，次日即可涂面漆，显著压缩检修涂装总工期。

乙组份保质期6个月：须分批采购，确保乙组份在有效期内使用，过期固化剂活性下降会影响硅酸锌网络的固化质量，进而降低耐高温性能和附着力。

须持续搅拌防止超细锌粉沉降：超细锌粉密度大，静置后迅速沉底。TDS特别注明施工中须用便携式电动搅拌器将甲组份充分搅拌均匀，施工时须边涂边搅拌，确保整个施工过程中锌粉分散均匀，这是保证阴极保护效果均匀发挥的关键操作要求。

四、高温设备典型应用场景

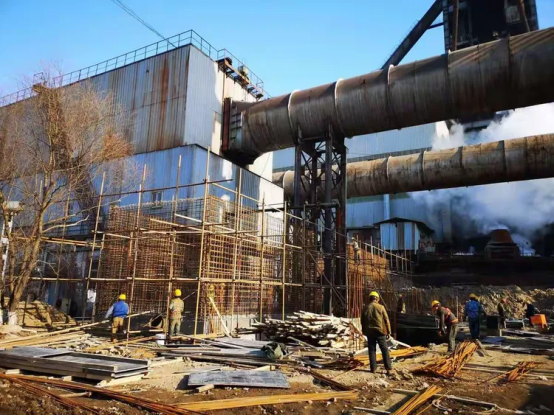

高炉外壁（400～600℃）

高炉外壁工作温度高，温差骤变频繁，且须在高炉停机检修的有限窗口内完成全部涂装工序。600℃规格底漆+W61-3有机硅耐高温面漆构成的完整高温防腐体系，满足高炉最高温度区段的防腐涂装要求，表干10分钟的极速干燥最大化利用停炉检修时间。

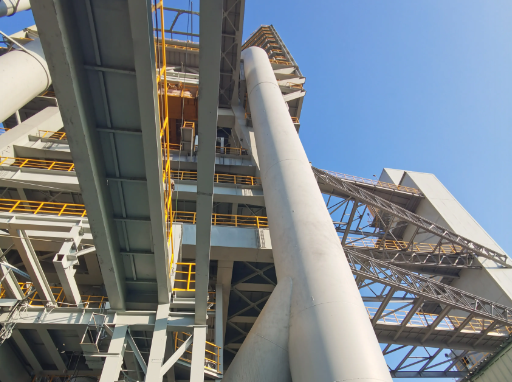

工业烟囱和烟道（200～500℃）

工业烟囱和烟道按温度区段不同须选用对应耐温规格的底漆。本品四档耐温规格覆盖从200℃低温区段到500℃高温区段的全部烟道防腐需求，配合对应规格的W61系列面漆，为烟道全程提供完整的高温防腐保护。

烘道和热工设备（200～400℃）

工业烘道、热处理炉和干燥设备的外壁，工作温度通常在200℃至400℃之间。本品200℃或400℃规格配合W61系列面漆，满足这类设备外壁的耐温防腐要求，为热工设备制造商提供出厂高温防腐涂装的专用底漆选择。

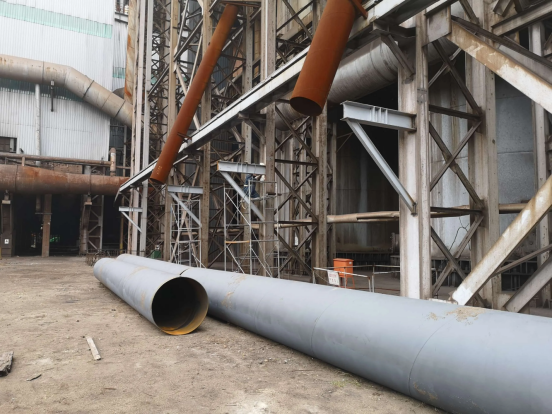

排气管和高温热气管道（200～500℃）

内燃机排气管和工业高温热气输送管道，须在高温和腐蚀性排气气氛中长期保持涂层完整。本品耐高温和耐温差骤变的双重性能，为排气管和高温管道提供专项高温防腐底层保护。

五、推荐高温防腐配套体系

高炉及600℃高温设备防腐体系

涂层	产品	干膜厚度	道数
底漆	无机硅酸锌耐高温底漆（600℃规格）	15～25μm	1道
面漆	W61-3有机硅耐高温防腐面漆（银色）	25～35μm	2道
总干膜	—	约65～95μm	3道

烟道及烘道高温防腐体系（200～500℃）

涂层	产品	干膜厚度	道数
底漆	无机硅酸锌耐高温底漆（对应温度规格）	15～25μm	1道
面漆	W61/W61-1/W61-2有机硅耐高温面漆（银色）	25～35μm	2道
总干膜	—	约65～95μm	3道

底漆和面漆须选用相同耐温规格，不可混用不同温度规格的底漆和面漆，耐温不匹配会导致高温时层间失效。

六、施工关键要点

配制须将甲组份液料先充分搅拌均匀：甲组份须用电动搅拌器充分搅拌，确认无锌粉沉积后方可加入乙组份（固化剂），搅拌均匀后熟化20分钟方可使用。施工过程中须边施工边搅拌，防止超细锌粉沉底影响漆膜中锌粉含量均匀性。

表面处理须达到Sa2.5级且保证粗糙度：粗糙度40～70微米是无机硅酸锌底漆在高温基材上形成强力机械锚固的必要条件，粗糙度不足会导致底漆在高温热膨胀时因附着力不足而剥落。

首次升温缓慢加热：高温设备涂装完成后首次开机升温须遵守缓升原则，以不超过50℃/小时的速率升温，让无机硅酸锌底漆完成最终热固化过程，急速升温是涂层起泡失效的首要原因。

欢迎联系我们获取专属方案与报价，以实际出厂技术规格为准。为高炉外壁、工业烟囱烟道、烘道、排气管及高温热气管道等200～600℃高温金属表面提供无机硅酸锌耐高温底漆及W61系列有机硅耐高温防腐面漆完整配套方案。

---

常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
