气体管道减阻内涂层：减阻机理、工程实测数据与长输管道应用
在长距离天然气管道输送工程中，提高输气效率是降低运营成本、提升管网经济性的核心命题。传统思路是增加压缩机功率或增大管径，但这两种方案都意味着巨额的基础设施投入。减阻型气体管道内涂层提供了一条成本更低、效果更显著的技术路径——通过在管道内壁施涂专用减阻涂层，大幅降低气体输送阻力，在不改变管道物理参数和压缩机配置的前提下，实现输气效率的系统性提升。
一、减阻机理：为什么内涂层能提高输气效率
气体在管道中流动时产生的摩擦阻力，主要来源于两个方面：气体分子与管道内壁之间的边界层摩擦，以及内壁表面凹凸不平引起的湍流。

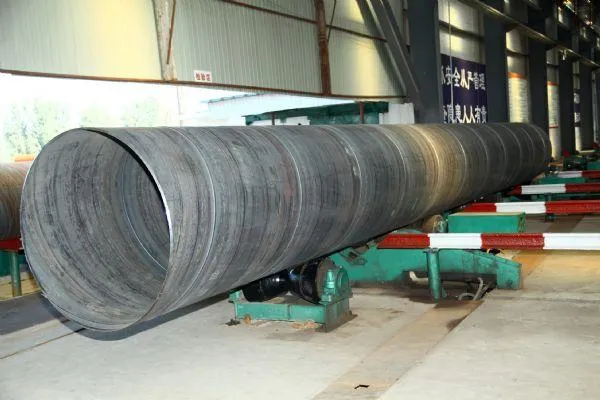

未内涂的裸钢管道内壁：金属表面存在大量微观凹凸（焊缝、腐蚀坑、轧制痕迹等），表面粗糙度较高。气体流经这些不规则表面时，在凹陷处形成局部湍流涡，大量动能转化为热能损耗，摩擦系数（Darcy-Weisbach摩擦因子f）较高，流动阻力大。此外，内壁腐蚀后形成的锈层和沉积物进一步增大表面粗糙度，使输送阻力随使用年限增加而持续恶化。

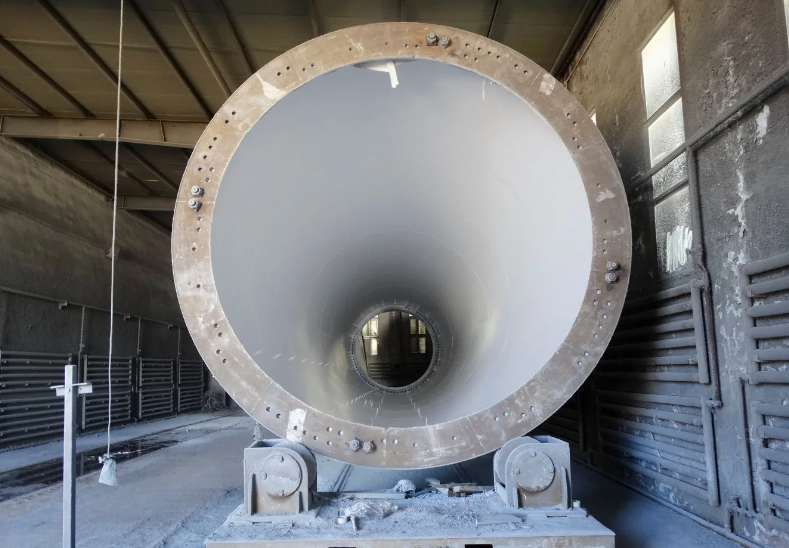

施涂减阻内涂层后：致密光滑的涂层覆盖了内壁的微观凹凸，显著降低管道内壁的水力学粗糙度（Hydraulic Roughness），气体流动从湍流状态向更接近层流的状态转变，摩擦系数大幅降低，流动阻力减小。同时，涂层对金属基材的保护防止了腐蚀引起的粗糙度劣化，使管道在整个使用寿命期间维持稳定的低阻力状态。
减阻内涂的本质是降低管道内壁的水力学粗糙度——从物理学角度，这等同于在相同驱动压力下，气体获得更多的有效输送动能，而非消耗于摩擦损失。
二、工程实测数据：量化证明减阻价值
减阻型内涂层的实际效果，有大量工程实测数据支撑：
基准数据对比：
- 未作内涂的管道：气体输送效率仅81%～85%
- 内壁施涂减阻内涂层后：输气效率提升至95%以上
- 与未内涂管道相比：输气效率提高6%～12%
1958年田纳西气体管理公司实证：
对一条已服役10年的管道（管道参数：长度19.14km，管径60.96cm，管壁厚0.635cm）进行内涂试验。在气体输送率150～450 MMcfd（百万立方英尺/天）的工况范围内，实测输气效率提升5%～10%。这一案例的特殊意义在于：这是一条已使用10年、内壁已有一定腐蚀和沉积的管道，在此基础上内涂仍能实现显著效果提升，证明了内涂技术对在役管道同样适用。
1998年挪威科技大学流动性测试：
采用更先进的内涂技术和测试方法，确定内涂管道可将气体输送量提高21%——这一数据代表了内涂技术发展到1990年代末期所能达到的效果水平，较1958年的案例数据有显著提升。
效果影响因素：实际输气效率提升幅度取决于管道长度（越长效果越显著，因阻力损失沿管道累积）和气体流动特性（流速、密度、黏度等），设计阶段须结合具体工程参数进行计算评估。
三、减阻内涂层的关键技术性能要求
气体管道减阻内涂层须同时满足减阻和防腐两方面要求，关键技术指标包括：
表面光滑度：内涂层固化后的表面粗糙度（Ra）须尽可能低，通常要求Ra≤10μm，部分高性能产品可达Ra≤5μm，是决定减阻效果的核心参数。
附着力：须对钢铁基材有强附着力，防止在气体高速流动的动态冲刷条件下涂层脱落，剥落的涂料碎片会损伤下游设备（压缩机、计量仪等）。
耐腐蚀性：天然气中通常含有H₂S、CO₂、水蒸气等腐蚀性成分，内涂层须对这些介质有良好耐受性，防止腐蚀穿透导致漏气事故。
耐化学品性：须耐受天然气中可能携带的凝析油、甲醇（水合物抑制剂）、胺类（脱硫剂）等化学物质。
固化后无污染性：涂层固化后不得向气体中释放有害物质，须符合天然气输送的气质要求。
柔韧性与耐冲击性：管道在安装和运行过程中会受到一定程度的弯曲和冲击，涂层须具备足够的柔韧性（通常要求耐1mm弯曲不开裂）和耐冲击性。
四、主要内涂材料体系
液体环氧内涂层（最主流）：双组分环氧体系，固化后漆膜致密光滑，附着力强，耐化学品性能优异，是目前天然气管道内涂的主流选择。可在工厂预涂装，也可现场涂装。
粉末环氧内涂层（FBE）：熔结环氧粉末，通过静电喷涂+加热熔融方式施工，涂层连续无接缝，厚度均匀性极佳，附着力极强，是大口径长输管道的优选内涂方案。
聚氨酯内涂层：耐磨性优于环氧体系，适用于含固体颗粒（粉尘、铁锈碎片）的气体输送管道。
五、施工关键控制点
表面预处理：须喷砂至Sa 2.5，表面粗糙度Rz = 40～70μm（为涂层提供机械附着基础），表面含盐量须≤20mg/m²（低于普通外壁防腐要求，因为内涂对洁净度要求更严格）。
涂层厚度控制：内涂层厚度通常设计为150～400μm，须确保均匀性——厚度不均直接影响内壁的水力学粗糙度一致性，降低减阻效果。
固化条件：工厂涂装须按规定温度固化，确保涂层完全交联；现场补涂须控制环境温度和湿度。
针孔检测：固化后须进行电火花针孔检测，确认涂层无贯穿性缺陷，防止腐蚀介质从针孔渗入导致涂层下腐蚀。
▶ 获取气体管道减阻内涂层技术方案与输气效率提升测算 | 联系技术工程师
如您正在设计或升级天然气长输管道的内涂层体系，欢迎提供管道直径、长度与输气压力参数，我们将为您提供减阻内涂方案并测算预期输气效率提升幅度与投资回报分析。
常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
更多相关案例
聚硅氧烷面漆 vs 聚氨酯面漆：QUV实测数据解析与重防腐性能全面对比
聚硅氧烷面漆相较于脂肪族聚氨酯面漆，凭借 446kJ/mol 的高键能 Si-O-Si 主链，耐候性远超后者，QUV 加速老化 4500h 时仍保持 75% 保光率，而聚氨酯仅余 10% 基本失效，其有机 – 无机互穿网络也让防腐性能更优，还具备快表干的施工优势，适合 C4～C5 重腐蚀、20 年以上设计寿命的重大工程，一般场景选聚氨酯更具性价比。
防静电涂料导电机理深度解析：渗流网络模型、三类填料体系与临界浓度控制
防静电涂料的导电核心是**导电填料形成的连续渗流网络**，只有达到临界浓度才能有效导静电，低于阈值则与普通绝缘涂料无异。
常用填料分三类：金属系导电最强但成本高、易沉降；碳系成熟便宜、性能稳定，仅限黑灰色，是油罐主流选择；金属氧化物系可做浅色，适配有颜色要求的场景，但阈值高、成本偏高。
选型关键看**面电阻率10⁵～10⁹Ω**、填料分散均匀性与批次稳定，航空煤油罐严禁使用富锌体系。
油罐内壁涂料，不用防静电的是违规——国家明确有规定
油罐内壁使用**普通环氧涂料属于违规**，国家强制要求必须采用**防静电涂料**，表面电阻率需＜10⁹Ω，否则存在静电爆炸风险，还会面临整改、拒赔、追责等后果。
合规需满足**电阻率达标、防护期≥7年、不污染油品**三项要求，依据GB 6950—2001分为黑色、无色、彩色三类，航空煤油罐严禁富锌体系。验收需核查第三方电阻率报告、附着力、厚度等，采购应在合同明确标准并索要全套资质文件，从源头确保安全与合规。
联系我们
免费获取报价
填写以下信息，我们将为您提供专业的产品咨询和报价服务
也可直接拨打服务热线
0519-85555072
智能客服小洲
在线为您服务
咨询量大时建议拨打热线：0519-85555072
