一、”底-中-面”三层体系的功能哲学

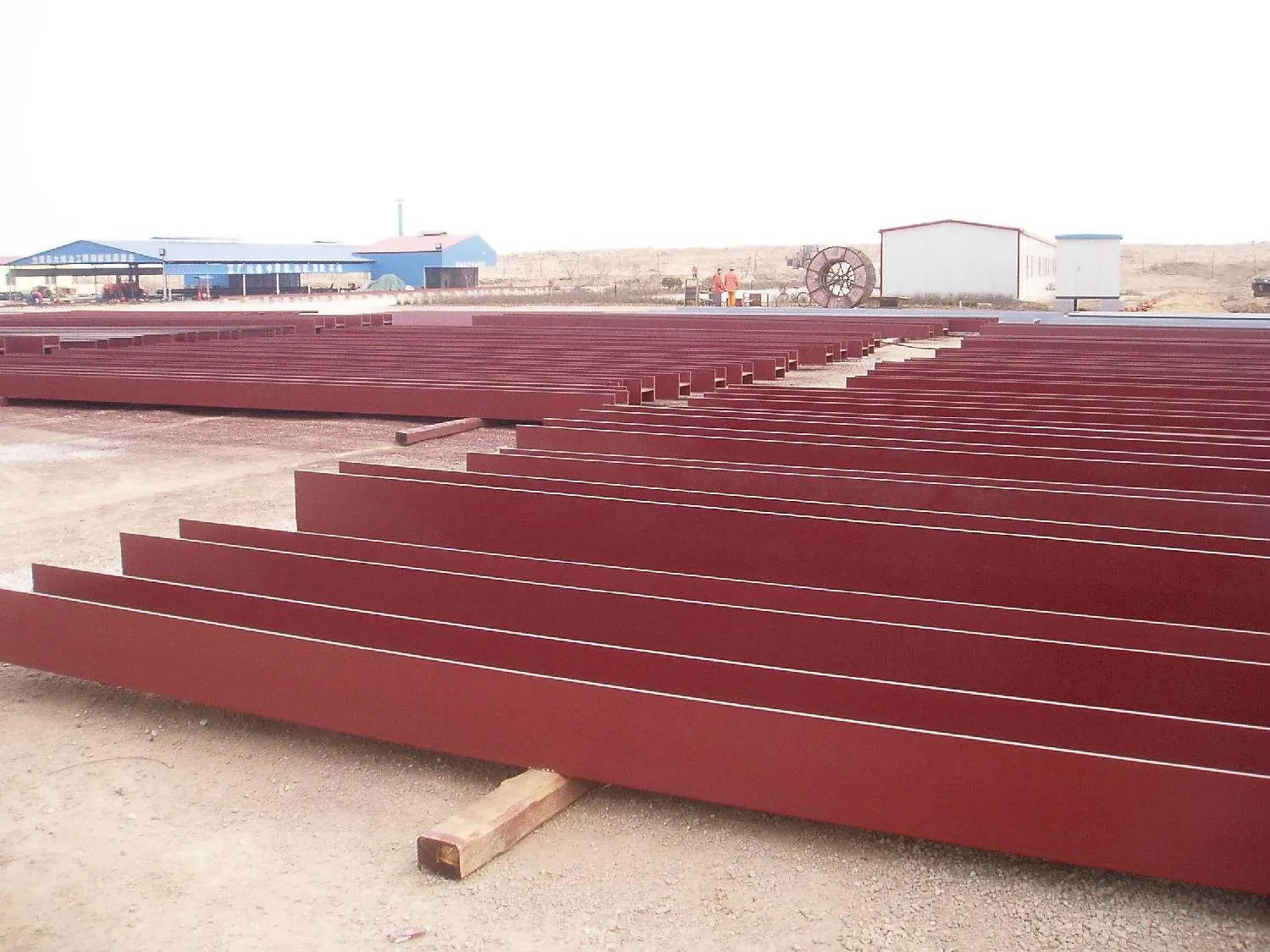

钢结构工程重防腐涂装，一般分为底漆、中间漆和面漆。这一划分并非简单的施工分层，而是功能分工与协同防护的工程哲学体现。

涂层	核心功能	技术本质	失效后果
底漆	防锈，增强与金属表面附着力	化学键合+物理锚固，建立涂层-金属界面	附着力丧失，整层剥落
中间漆	增加漆膜厚度，增强漆层体质	厚膜屏蔽，阻断腐蚀介质渗透路径	渗透加速，皮下腐蚀
面漆	装饰性+耐候/耐化学品等功能	抵御环境侵蚀（紫外、氧化、化学）	粉化、失光、功能层暴露

三层体系的设计逻辑是功能递进：底漆解决”粘得住”，中间漆解决”挡得住”，面漆解决”耐得久”。任何一层的功能缺失或层间失配，都会导致体系性失效。

二、配套性的核心困境：为何”没有固定规律可循”？

教材明确指出：在选择涂料时，力求”底-中-面”三涂层配套正确，即要讲究其配套性。一般没有固定规律可循，大都是长期施工经验的总结。

这一论断揭示了重防腐涂料配套的复杂性本质：

复杂性来源一：树脂化学的多样性 环氧、聚氨酯、丙烯酸、氟碳、聚硅氧烷等数十种树脂体系，每种固化机理、溶剂体系、极性特征各异，组合可能性呈指数级增长。

复杂性来源二：环境变量的动态性 温度、湿度、基材温度、通风条件影响固化进程，同一配套在不同环境下可能呈现截然不同的层间行为。

复杂性来源三：功能需求的差异性 海洋环境需耐盐雾，化工环境需耐化学品，紫外环境需耐候，同一腐蚀等级（C5）的功能侧重不同，配套方案随之调整。

因此，配套性的正确性不能依赖简单规则，而需建立在材料科学认知+工程经验积累+现场验证反馈的综合判断之上。

三、配套性设计的系统方法论

基于经验法则与科学机理，可建立三维度匹配原则：

3.1 维度一：化学维度——固化机理相容

推荐配套	不推荐配套	风险等级
环氧底漆+环氧中间漆+聚氨酯面漆	醇酸底漆+环氧中间漆	中（氧化-交联干扰）
无机富锌底漆+环氧封闭漆+环氧云铁+聚硅氧烷面漆	湿固化聚氨酯底漆+烘干型丙烯酸面漆	高（潮气-热固化冲突）
环氧富锌底漆+环氧云铁中间漆+氟碳面漆	氯化橡胶底漆+强溶剂氟碳面漆（未充分干燥）	高（咬底风险）

3.2 维度二：物理维度——层间附着优化

控制要点	技术措施	检测方法
表面粗糙度匹配	底漆粗糙度40-75μm，中间漆适当填充，面漆平滑	粗糙度仪+目视
涂装窗口控制	环氧底漆实干后24h内涂中间漆（活性期），或7天内拉毛处理	指触法+拉开法附着力测试
极性基团匹配	底漆含羟基/羧基，中间漆含环氧基，形成化学键合	红外光谱分析（研发阶段）

3.3 维度三：功能维度——防护效能递进

功能层	性能要求	典型失效模式
底漆层	附着力≥5MPa，耐阴极剥离	附着力不足，阴极保护时起泡
中间漆层	屏蔽性（水蒸气透过率<10g/m²·d），增厚性	针孔、气泡，渗透短路
面漆层	耐候性（QUV 3000h失光<30%），耐化学品	粉化、开裂，功能层暴露

四、结语：配套性是系统工程的艺术

涂层配套的正确性，是重防腐工程中”看不见的设计”。它没有固定公式，却有明确的禁忌边界；它依赖经验积累，却可借助科学机理优化判断。

从固化类型的相容，到溶剂强度的梯度，再到功能效能的递进，三层体系的设计是材料科学、施工工艺、环境适应性的综合平衡。

【技术服务】

您的防腐涂层出现层间剥离、咬底、起泡等配套性问题？

我们是专业重防腐涂料生产厂家，技术团队可根据您的”底-中-面”涂料组合，协助诊断配套性缺陷并提供整改方案。

✅ 兼容配套体系重新设计（同类型优化或梯度调整方案）

✅ 工厂直供，标准认证，施工指导支持

---

---

---

常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
