一、混凝土埋地管道：被低估的防腐需求

在给排水工程领域，混凝土管道（钢筋混凝土排水管、预应力混凝土输水管、混凝土顶管）因造价低、来源广泛，是城市地下给排水基础设施的主要材料之一。与钢管相比，混凝土管道的防腐需求长期被低估——业界普遍认为混凝土耐腐蚀性好，无需额外防腐保护。

这一认知在现代城市地下管网中已不再成立。城市污水管网中的H₂S气体在管道顶部冷凝后形成硫酸，对混凝土产生强烈的化学侵蚀；工业区土壤中的酸性物质和硫酸盐对混凝土外壁持续溶蚀；地下水中溶解的CO₂使混凝土碳化，导致钢筋锈蚀膨胀，混凝土开裂剥落。

混凝土管道外壁的防腐涂装，是延长混凝土管道使用寿命、降低城市地下管网更换成本的有效技术手段。聚丙烯管道防腐面漆以塑料改性氯化橡胶与无规聚丙烯双聚合物体系，专项适用于金属和混凝土两类埋地管道基材的外壁防腐，是混凝土管道外壁防腐涂装的专项适用产品。

二、混凝土基材的四项专属防腐需求

需求一：抗水渗透性——阻断地下水对混凝土的毛细管渗透

混凝土是多孔材料，内部含有大量毛细管通道。地下水通过毛细管渗透进入混凝土，将溶解的氯离子、硫酸根等腐蚀性离子带入混凝土内部，直接接触钢筋引发钢筋锈蚀，钢筋锈蚀体积膨胀导致混凝土开裂，形成恶性循环。

无规聚丙烯（APP）对水分子的强物理阻隔能力，使本品涂覆于混凝土管道外壁后，形成对地下水毛细管渗透的致密屏障。涂层不仅阻断地下水的直接接触，还封闭混凝土表面的毛细孔开口，从根本上切断地下水进入混凝土内部的渗透通道。

需求二：耐化学介质——应对多类型土壤腐蚀性介质

混凝土管道外壁接触的土壤腐蚀介质多样：酸性土壤（pH＜6）中的氢离子与混凝土中的钙化合物反应，导致混凝土表面逐渐溶蚀；硫酸盐土壤中的硫酸根与混凝土中的铝酸钙反应生成膨胀性产物，引发混凝土开裂（硫酸盐侵蚀）；碱性土壤虽对混凝土腐蚀性相对较低，但含高浓度碱金属盐的土壤仍对混凝土表面有侵蚀作用。

本品耐化学介质的特性，覆盖酸性、中性和含硫酸盐土壤的全谱系化学腐蚀介质，确保混凝土管道外壁涂层在全国各地不同地质条件下均保持稳定，不因土壤化学组成差异而影响防腐效果。

需求三：抗霉菌性能强——抵御土壤微生物对混凝土的生物腐蚀

土壤中存在大量微生物，其中对混凝土危害最大的是硫氧化菌——这类细菌将土壤中的硫化物氧化为硫酸，在混凝土管道外壁产生强酸性腐蚀，加速混凝土表面溶蚀。此外，霉菌在混凝土表面繁殖后产生的有机酸，也对混凝土造成缓慢侵蚀。

本品抗霉菌性能强，抑制微生物在涂层表面的繁殖定植，防止微生物代谢产物穿透涂层接触混凝土基材，是混凝土管道外壁生物腐蚀防护的专项能力。

需求四：韧性——应对混凝土管道铺设施工的机械应力

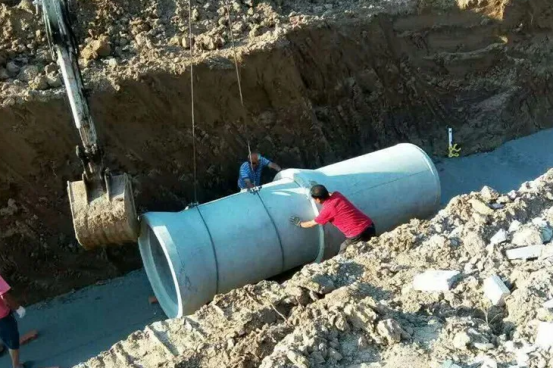

混凝土管道在吊装、下管、顶管施工中须承受较大的机械力，外壁涂层须具备足够的韧性，在管道发生轻微弯曲和振动冲击时不开裂脱落。塑料改性氯化橡胶体系固有的橡胶弹性，赋予漆膜优异的韧性，在混凝土管道施工操作的机械应力下保持涂层完整，防止施工损伤产生防腐弱点。

三、混凝土基材专项施工要点

混凝土管道外壁的施工，与金属管道有几项关键差异，须专项处理：

含水率检测须达标方可施工：混凝土须充分干燥，含水率低于8%方可涂装。预制混凝土管道须在养护期满（通常28天）且充分干燥后进行含水率检测，达标后方可进入涂装工序。含水率过高时涂料无法充分渗入混凝土毛细孔，附着力大幅下降。

脱模剂须彻底清除：预制混凝土管道在脱模时使用的油性脱模剂，会在混凝土表面留下油脂残膜，严重影响涂料与混凝土的附着力。须用溶剂擦洗或高压水枪冲洗彻底清除脱模剂残留，并确认表面干燥后方可涂装。

表面缺陷修补须先于涂装：混凝土管道在脱模和运输过程中可能产生蜂窝、麻面、裂缝等表面缺陷，须用聚合物水泥砂浆或环氧腻子修补平整，固化后打磨光滑，确保涂层厚度均匀，防止缺陷处涂层过薄形成防腐弱点。

打磨增粗提升附着力：混凝土表面经打磨处理后粗糙度提升，为涂料提供机械锚固基础。建议用40～60目金刚砂打磨混凝土表面，清除浮浆和光滑层，打磨后吹净粉尘，再涂装前道配套底漆。

须配套聚丙烯管道内壁防腐底漆：混凝土管道外壁须先涂一道前道配套底漆，封闭混凝土毛细孔，填充表面微细孔隙，为本款面漆提供平整、致密的涂装基面，确保面漆附着力和膜厚均匀性。不可省略底漆直接在混凝土表面涂装面漆。

四、技术参数

技术指标	参数
颜色	黑色
组份	单组份，适用期无限制
干燥时间（23±2℃）	表干1小时，实干24小时
涂装间隔（23±2℃）	大于1小时，最长7天
干膜厚度	50～60微米/道
建议涂装道数	2～4道
理论涂布率	180～220克/平方米/道
稀释剂	聚丙烯管道防腐涂料专用稀释剂，5～8%
前道配套	聚丙烯管道内壁防腐底漆
保质期	12个月

道数选择建议：混凝土管道外壁推荐3～4道，总干膜150～240微米。混凝土表面的微小凹凸比金属管道更明显，前1～2道涂料会有部分渗入混凝土表面微孔，实际有效屏蔽膜厚低于理论计算值，须通过增加道数补偿，确保有效防腐膜厚达到设计要求。

五、混凝土管道外壁防腐推荐施工体系

城市给排水混凝土管道外壁防腐体系（标准方案）

涂层	产品	干膜厚度	道数
底漆	聚丙烯管道防腐底漆	50～60μm	1道
面漆	聚丙烯管道防腐面漆（黑色）	50～60μm	2道
总干膜	—	约150～180μm	3道

工业区高腐蚀性土壤混凝土管道外壁防腐体系（高规格方案）

涂层	产品	干膜厚度	道数
底漆	聚丙烯管道防腐底漆	50～60μm	2道
面漆	聚丙烯管道防腐面漆（黑色）	50～60μm	3道
总干膜	—	约250～300μm	5道

工业区土壤腐蚀性强，建议提高道数至高规格方案，配合混凝土管道的较长设计使用年限（通常30～50年），提供充足的防腐厚度储备。

六、混凝土管道外壁防腐的质量验收

附着力检测：混凝土基材的涂层附着力检测须采用拉拔法（GB/T 5210），拉拔强度须不低于1.5MPa，低于此值说明混凝土基材处理不充分或含水率超标，须查明原因处理后重新涂装。

干膜厚度检测：混凝土基材的干膜厚度检测须使用超声波测厚仪（非磁性，磁性测厚仪仅适用于钢铁基材），每10米管道不少于3个截面，每截面4个测点，确认各道涂层和总干膜厚度满足设计要求。

抗渗性目视检查：涂装完成并实干后，对涂层表面进行全面目视检查，确认无漏涂、无针孔、无气泡，涂层连续完整，有疑虑区域用电火花检漏仪检测，确认防腐涂层无缺陷后方可进行土方回填。

欢迎联系我们获取专属方案与报价，以实际出厂技术规格为准。为城市给排水混凝土管道、工业区混凝土顶管、预应力混凝土输水管外壁防腐涂装提供聚丙烯管道防腐面漆及底漆配套方案，抗水渗透+耐化学介质+抗霉菌三重防护，2～4道灵活施工方案。

---

常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
