一、高弹性涂膜：让”基层裂缝”不再是防水杀手
建筑结构在温度变化、地基沉降、荷载作用下会产生裂缝和形变。普通刚性防水材料延伸率极低（如传统刚性涂料<5%），基层一裂，防水层跟着断，渗漏在所难免。
双组份弹性聚氨酯的断裂延伸率按国标GB/T 19250-2013Ⅱ型要求≥450%——这意味着一段100mm长的涂膜可以被拉伸到550mm而不断裂，相当于原长的5.5倍。行业领先产品的实测值甚至超过500%。高分子品牌的双组份聚氨酯/聚脲杂化弹性膜（如Sikalastic-851）同样具备优异的裂缝桥接能力（Crack Bridging Class A5静态/B4.2动态）。
这种”橡皮筋般”的弹性来自聚氨酯独特的软段-硬段嵌段分子结构。当基层出现细微裂缝时，涂膜不是被动地被拉断，而是主动跟随形变，把裂缝”包裹”起来。实际工程中，建筑结构因温度变化、地基沉降产生的变形通常为1-3mm，而高弹聚氨酯涂层完全可以轻松应对。这就是它最不可替代的工程价值：防水层的寿命不再被基层裂缝绑架。
二、防水+防腐双重属性：耐水、耐盐水、耐稀酸碱、耐化工介质
这款产品不是”能防点水”那么简单。固化后的涂膜结构致密，水汽和腐蚀性离子渗透率低，具备：
- 耐水性：0.3MPa水压30分钟不透水，长期浸泡性能稳定
- 耐盐水性：长期耐受海水、盐雾、盐碱土壤环境
- 耐稀酸碱性：耐受pH 3-11范围内的酸碱介质
- 耐化工介质：抗微生物侵蚀，具备良好电绝缘、抗杂散电流能力
西卡同类双组份弹性聚氨酯/聚脲杂化膜明确具备中等耐化学性，可抵抗除冰盐、碱液、清水和地下水及各种化学品。国内双组份聚氨酯产品资料也明确指出其”耐油、耐磨、耐臭氧、耐酸碱侵蚀”。
这种双重属性让它在以下场景中具备天然优势：污水处理厂污水池、调节池、中和池内外壁；市政综合管廊、地下室外侧；埋地钢质管道、储罐底板；油田、煤化工盐碱区域构筑物。一道涂层同时满足防腐、防渗设计需求，不需要再做复合层。
三、附着力强：混凝土、水泥砂浆、碳钢通吃
很多防水材料对基材挑剔——有的只粘混凝土，有的只适合钢材，遇到混合基面就抓瞎。双组份弹性聚氨酯对混凝土、水泥砂浆、碳钢基材都有优良的附着力。
从分子层面看，聚氨酯分子链中含有大量的氨酯键（-NH-CO-O-）和脲键（-NH-CO-NH-），这些化学键具有极高的键能和稳定性，能够与混凝土、钢材等基材形成机械嵌合与化学键合的双重粘结。实测数据显示，高性能双组份聚氨酯与混凝土的粘结强度≥2.5MPa，潮湿基面粘结强度≥0.6MPa。
这意味着：
- 混凝土基面：涂膜渗入微孔形成”植根式”固结，避免剥离
- 水泥砂浆基面：粘结力同样可靠，新旧基面均可施工
- 碳钢基面：建议喷砂至Sa2.5级（条件有限可动力除锈至St3级），涂层与金属形成牢固附着
基材通用性强的直接好处是：钢构、砼结构防腐防水通用，一个产品覆盖整个项目，采购和施工都简化。
四、施工便捷：异形节点、阴阳角的”天选涂料”
防水工程真正的难点从来不在大面积平面，而在阴阳角、管根、地漏、变形缝这些异形节点。卷材在这里要裁剪、搭接、热熔，接缝处是渗漏高发点。

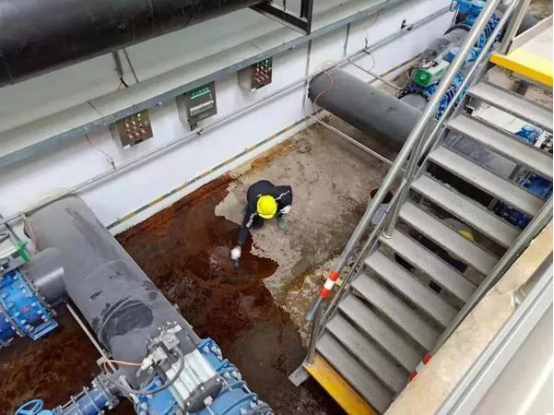

双组份弹性聚氨酯是液态冷施工涂料，可刷涂、滚涂、喷涂，对异形节点、阴阳角施工便捷：
- 液态流平：自然流平覆盖任何形状复杂的基面，无搭接缝隐患
- 节点加强：阴阳角、管根等细节节点应提前用聚合物水泥砂浆涂抹成R≥50mm圆弧（阴角直径>50mm，阳角直径>10mm），再涂刷涂料，穿墙管、变形缝等关键部位可加一层聚酯无纺布增强（单位面积质量≥150克/平方米，搭接宽度≥100mm），总干膜厚度增加到2.0mm以上
- 多遍涂布：一般分2-3遍涂布，每遍0.4-0.5mm，总干膜厚度不小于1.5mm，下道涂刷方向与上道垂直
- 环境适应：施工温度5℃-35℃，相对湿度低于85%；雨天、下雪天或预计4小时内下雨不得施工；当风大于4级时不应喷洒
混合后的涂料有适用期限制（25℃下不少于20分钟，实际工作时间≤24小时），必须在适用期内用完，严禁用水或其他溶剂稀释。
| 核心维度 | 技术指标/特点 | 工程意义 |
| 断裂延伸率 | ≥450%（Ⅱ型国标） | 可跟随基层1-3mm形变不开裂 |
| 拉伸强度 | ≥2.45MPa（Ⅱ型国标） | 抵御外力破坏 |
| 低温柔性 | -35℃无裂纹 | 严寒环境不脆裂 |
| 不透水性 | 0.3MPa/30min不透水 | 抗静水压力 |
| 固体含量 | ≥92% | 成膜致密，用料经济 |
| 粘结强度 | 与混凝土≥2.5MPa | 附着力强不剥离 |
| 耐介质性 | 耐水、耐盐水、耐稀酸碱、耐化工介质 | 防水防腐一体化 |
| 施工方式 | 刷涂、滚涂、喷涂 | 异形节点施工便捷 |
数据综合自GB/T 19250-2013标准及行业主流双组份弹性聚氨酯产品实测值。
双组份弹性聚氨酯防水防腐涂料的核心价值，在于它用一次反应固化，同时回答了工程中最棘手的两个问题：怎么让防水层不被基层裂缝拉断？怎么让防腐层不怕异形节点和复杂基材？高弹性涂膜解决了”形变”难题，致密交联结构解决了”腐蚀”难题，强附着力解决了”基材通用”难题，液态施工解决了”节点复杂”难题。对于污水池、地下管廊、储罐底板、桥梁承台、化工厂房地坪等既要防水又要防腐的场景，它是目前工序最简、界面失效点最少、长效性最好的技术路线之一。
