先说结论：不建议在潮湿基面上施工有色硅烷面漆。潮湿面上施工，硅烷渗不进去，防护浮在表面；有色硅烷还会额外带来色差隐患。等基面干燥 2~3 个晴天再施工——这不是保守，是对工程负责。
硅烷类材料的防护机理是渗透：小分子硅烷钻进混凝土毛细孔，与内部羟基反应形成永久性疏水网络。这个”钻进去”的过程，最怕的就是孔里先被水占着。
（一）潮湿基面施工的四大弊病
| 弊病类型 | 直接表现 | 根本原因 |
|---|---|---|
| 渗透深度缩水 | 有效防护层极薄，仅 1.47mm | 毛细孔被水占据，硅烷挤不进 |
| 憎水失效 | 荷叶效应不明显或快速衰减 | 孔口提前水解，疏水网络不完整 |
| 局部颜色发花 | 表面深浅斑块、白色结晶斑 | 含水率不均导致渗透量和着色不均 |
| 附着力差 | 起皮、粉化、脱落 | 未与内部羟基反应，无化学锚固 |
逐项拆开看：
- 渗透深度缩水：防护层变薄意味着有效防护年限大幅打折——1.47mm 的”防护”几乎等于没有防护
- 憎水失效：疏水网络建不起来，斥水效果不明显或短时间内快速衰减，雨水照样渗入基材
- 附着力差：硅烷没有与基材形成化学锚固，涂层像浮灰一样附着，后期起皮、粉化、脱落
- 局部颜色发花：见下文详解
（二）局部颜色发花：有色硅烷特有的麻烦
这是有色硅烷面漆在潮湿基面上独有的风险，透明硅烷没有这个问题。

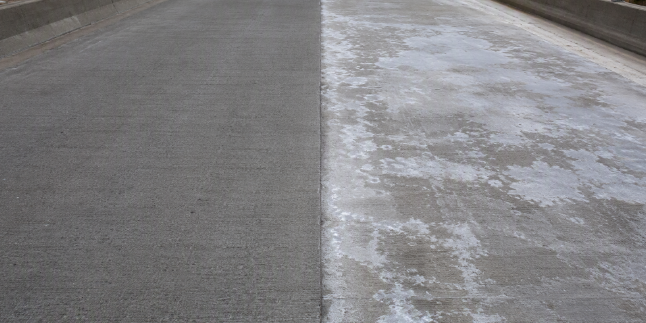

潮湿基面各区域含水率不均匀，硅烷渗透量随之波动，着色组分的分布也跟着不均匀。干燥后表面就会出现深浅不一的斑块，业内叫”发花”；严重处还可见白色结晶斑。发花一旦形成无法通过补涂消除，只能整体打磨返工。
对有色硅烷项目而言，发花不只是一个外观问题——它同时暴露了渗透不均匀，意味着防护层本身也是花的。
（三）正确做法：等 2~3 个晴天
- 基面干燥标准：雨后或潮湿基面，等待 2~3 个晴天，待混凝土内部含水充分蒸发后再施工
- 赶工的诱惑要顶住：潮湿面上抢出来的工期，会以渗透失效、发花返工的形式加倍还回去
- 施工前检查：大面积施工前先做小面积试涂，观察渗透与着色是否均匀，确认基面状态合格再展开
一句话总结：渗透型材料，基面干不透，等于白涂。
（四）常见问题（FAQ）

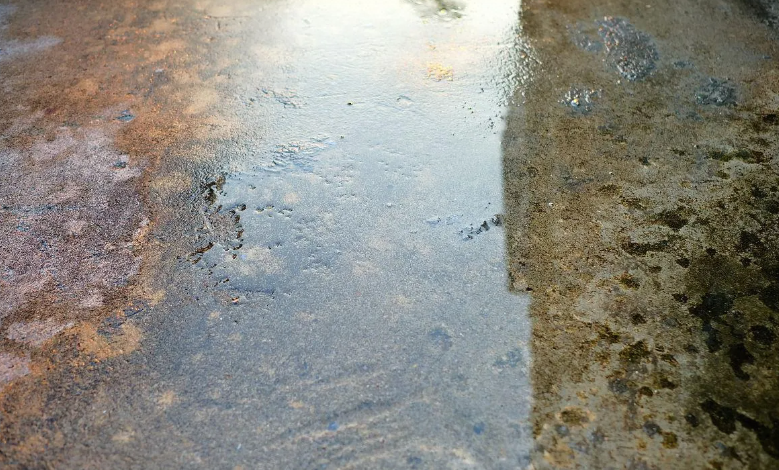

Q1：基面看着干了（无明水），可以直接施工硅烷吗？ A：不建议。表面无明水不代表内部干燥——混凝土毛细孔内仍充满水分，硅烷同样渗透不进去。应以连续 2~3 个晴天的干燥期作为施工前提。
Q2：有色硅烷发花是什么原因造成的？ A：基面含水率不均，导致硅烷渗透量和着色组分分布不均，干燥后表面形成深浅斑块或白色结晶斑。这是有色硅烷在潮湿基面施工特有的弊病，透明硅烷不涉及。
Q3：潮湿基面上施工的硅烷涂层，后期会怎样？ A：因硅烷未与基材内部羟基充分反应、无化学锚固，憎水效果衰减快，涂层逐步出现起皮、粉化、脱落，防护体系提前失效。
Q4：已经发花了怎么办？ A：发花无法局部修补消除，需整体打磨处理后重新施工。因此前期基面干燥控制比事后补救重要得多。
如需针对具体项目（桥梁、码头、市政构件）的硅烷涂装方案咨询，可联系我方技术人员。
欢迎联系我们常州本洲涂料有限公司24小时咨询热线：（何经理）15380000332 座机：0519-85555072
