第一道防线：片状云母氧化铁的”迷宫效应”

云母氧化铁（MIO）不是普通粉末颜料，而是具有独特鳞片结构的矿物填料。优质产品中MIO含量达65-75%，鳞片尺寸通常为5-100μm，厚度仅0.5-5μm，径厚比>30。

当环氧云铁漆涂装后，这些片状颜料在漆膜干燥过程中会平行于基材排列，层层叠压，像屋瓦般搭建出致密的物理屏障。腐蚀介质要穿透漆膜，必须沿着片层间的曲折通道绕行，渗透路径被大幅延长——这就是业界所说的”迷宫效应”。

实测数据显示，含70%MIO的涂层水蒸气透过率<5g/m²·d。港珠澳大桥钢箱梁就采用了”环氧富锌底漆+环氧云铁中间漆+聚氨酯面漆“的经典三层配套方案，跨海大桥、海上平台等严苛环境中防护寿命可达15年以上。迷宫效应不是营销概念，是二十余年防腐工程实践验证过的物理事实。

第二道防线：聚酰胺固化的柔韧筋骨

环氧云铁防锈底漆采用聚酰胺固化体系，由环氧树脂、云母氧化铁、防锈颜料、填料、助剂、溶剂作为组分一，聚酰胺固化剂作为组分二，组成双组分涂料。

聚酰胺固化剂的长碳氢链段被编织进环氧交联网络中，带来三重红利：

漆膜柔韧抗冲击。交联网络有一定弹性，能吸收冷热循环和机械振动的应力。完全固化后耐冲击性≥60cm（集泰JT-213Z数据），抗冲击性能优异，在温度波动下不开裂。

基材容忍度较好。聚酰胺固化剂对表面微量锈蚀、残盐、湿度有更高宽容度。新钢材喷砂至Sa2.5级固然理想，但在维修翻新工况下，动力工具除锈达St3级也可施工——云湖涂料YHGuard8485、宣威XW-301、和合H130-2等产品资料均明确将St3级列为可接受的表面处理等级。

力学与化学平衡。漆膜附着力一级（划格法），柔韧性好，耐磨耐冲击，兼具屏蔽防锈所需的硬度与韧性。

第三道防线：厚浆型单道拉高膜厚

环氧云铁防锈底漆通常是厚浆型设计。涂料黏度较高（约100-150KU），触变性强，既可厚涂又不流挂。

厚浆型的工程价值在于单道可实现较高干膜厚度，快速拉高体系总膜厚：

• 普通环氧云铁中间漆单道干膜可达45-60μm（索顿涂料数据）
• 厚浆型产品单道干膜可达80-120μm（茂瑞842数据），甚至单道施工就能形成200μm左右的保护层（云铁厚浆型防锈漆百科数据）
• 相比普通防锈漆，干膜厚度可达普通产品的3-5倍

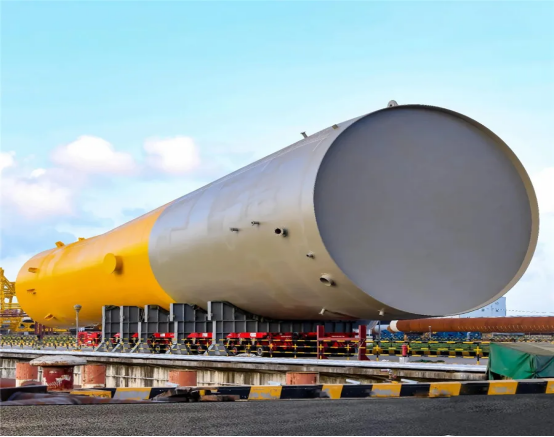

在跨海大桥、海上平台、大型储罐等重防腐工程中，膜厚直接决定防护寿命。环氧云铁漆用最少的施工道数拉起最高的屏蔽层，大幅减少施工道数、缩短工期、降低人工成本。

第四道防线：耐水耐油耐工业烟气

聚酰胺环氧交联网络本身对水、盐、油、溶剂分子有极强阻隔能力，加上云母氧化铁的迷宫效应双重加持，环氧云铁防锈底漆的介质耐受性表现突出：

• 耐水性：完全固化后耐淡水、咸水溅出和溢出性能佳
• 耐油性：耐石油溶剂、汽油、柴油、润滑油浸泡
• 耐化学性：耐弱酸、弱碱溶液溅出；耐盐性可浸泡于碱性和中性盐溶液中
• 耐热性：干燥条件下最高使用温度可达140℃（索顿数据），和合H130-2可达150℃干热
• 耐候性：长期暴露在外时可能会出现一些粉化，因此通常需配套面漆使用

在化工大气、海洋大气、工业烟气等C3-C5腐蚀环境下，环氧云铁漆作为底漆或中间漆，为整个涂层体系提供稳定的屏蔽底座。

第五道防线：性价比突出的工程经济学

环氧云铁防锈底漆在重防腐涂料市场中约占25-30%的份额，是性价比突出的中选。原因有三：

配套成熟。环氧云铁漆可与环氧富锌底漆、无机硅酸锌底漆等高性能防锈漆配套作中间涂层，后道可衔接环氧类、氯化橡胶类、聚氨酯类、丙烯酸类、氟碳类面漆，几乎兼容所有主流重防腐面漆体系。

施工灵活。刷涂、滚涂、空气喷涂、无气喷涂均可。无气喷涂喷嘴口径0.4-0.5mm，喷出压力15-30MPa，单道即可达到目标膜厚。

维修友好。在维修翻新项目中，旧涂层表面只要相容性许可，环氧云铁漆可用作维修前道漆，大幅降低旧涂层处理成本。

性能维度	环氧云铁防锈底漆	普通环氧防锈漆
屏蔽机理	云母氧化铁迷宫效应+环氧交联	单纯环氧交联屏蔽
水蒸气透过率	<5g/m²·d（含70%MIO）	较高
单道干膜厚度	厚浆型可达80-200μm	通常30-50μm
表面处理要求	Sa2.5或St3均可	通常要求Sa2.5
耐盐雾性	500h测试后锈蚀扩展<1mm	普通醇酸漆的1/10以下
配套性	与各类面漆广泛兼容	配套受限
防护寿命	严苛环境15年以上	较短

环氧云铁防锈底漆用五道防线回答了”如何让钢结构在腐蚀环境里活15年”这个问题：片状云母氧化铁搭建迷宫让介质迷路，聚酰胺固化给漆膜柔韧筋骨，厚浆型单道拉高膜厚，耐水耐油耐烟气守住化学防线，成熟配套和灵活施工兑现性价比。它既可以作为环氧富锌底漆、无机富锌底漆上的中间漆增强屏蔽，也可以直接在喷砂Sa2.5级钢材上作防锈底漆使用，是重防腐体系中真正的”承上启下中坚力量”。
