很多工程方在采购金属漆时，只关注面漆本身的金属闪光效果和颜色，却忽略了配套体系的设计。实际上，金属漆作为重防腐”底-中-面”体系的最外层，它的防护寿命和装饰效果，一半取决于自身品质，一半取决于下面的配套是否合理。底漆选错了、中间漆省掉了、基材处理不到位，面漆再好也会在短期内出现起皮、剥落、失光。

不同腐蚀环境、不同基材材质，配套方案完全不同。下面把这4套标准配套体系的技术逻辑逐一拆解。

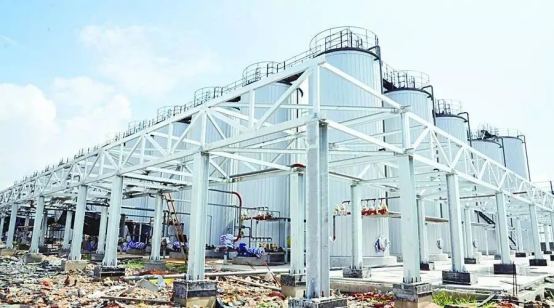

一、户外钢结构厂房、网架（中等腐蚀环境）

配套方案：钢材喷砂Sa2.5 → 环氧底漆 → 环氧云铁中间漆 → 金属漆2道。

这类场景属于典型的C3中等腐蚀环境，面临雨水、紫外线、昼夜温差等常规户外老化因素，但没有高浓度盐雾或化工废气。环氧底漆提供基础的附着力和屏蔽阻隔，封闭钢材表面防止闪锈。环氧云铁中间漆利用云母氧化铁片状结构形成”迷宫效应”，增加腐蚀介质穿透路径，同时增厚涂层整体膜厚。两道金属漆面漆确保足够的遮盖力和装饰均匀性，第一道填补细微孔隙，第二道形成完整致密的金属闪光表层。这套配套兼顾成本和性能，是中等腐蚀环境下钢结构防护的常规方案。

二、工程机械、装备设备外壳

配套方案：钢材喷砂Sa2.5 → 环氧富锌底漆/环氧底漆 → 环氧云铁中间漆 → 金属漆2道。

工程机械和装备外壳的工况比固定厂房复杂得多。设备频繁移动，可能从干燥内陆到沿海港口，从常温车间到高湿野外，同时面临搬运磕碰、风沙冲刷、清洗维护等机械磨损。底漆选择上给了两个选项：环氧富锌底漆和环氧底漆。如果设备服役环境偏重腐蚀或要求更长的免维护周期，选环氧富锌底漆，利用锌粉的牺牲阳极保护提供阴极防护；如果环境相对温和，环氧底漆足以满足附着和屏蔽需求。中间漆和面漆的配置与场景一相同，两道金属漆确保设备外观长期保持金属质感和光泽。

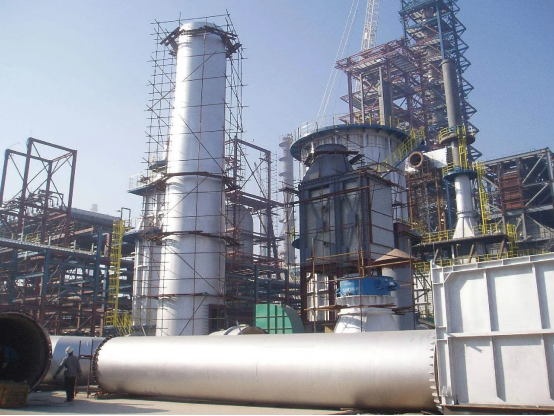

三、沿海、化工大气重腐蚀钢结构

配套方案：钢材喷砂Sa2.5 → 环氧富锌底漆 → 环氧云铁中间漆 → 金属漆2道。

这是C4-C5高腐蚀等级环境。沿海盐雾中的氯离子和化工区大气中的酸性气体，对钢结构的侵蚀速度是常规环境的数倍。底漆必须采用环氧富锌底漆，锌含量通常要求在60%-80%，利用牺牲阳极保护从源头延缓基体腐蚀。中间漆环氧云铁提供屏蔽增厚，片状云母氧化铁在漆膜中平行排列，延长水、氧、氯离子的渗透路径。面漆两道金属漆，脂肪族聚氨酯体系抗紫外不黄变，致密漆膜阻挡盐雾和化工大气直接侵蚀底层。三层各司其职：底漆阴极保护，中间漆屏蔽增厚，面漆耐候装饰。这是重腐蚀环境下最成熟的底-中-面配套方案。

四、镀锌、铝合金等轻金属基材

配套方案：基材打磨钝化 → 环氧锌黄底漆 → 环氧云铁中间漆 → 金属漆2道。

镀锌钢和铝合金表面有一层氧化膜，普通环氧底漆附着力极差，直接喷涂会整片脱落。处理的关键是打磨钝化，去除表面光滑层和污染物，形成微观粗糙面。环氧锌黄底漆含有铬酸锌等缓蚀颜料，能与轻金属表面发生钝化反应，形成化学键合，提供可靠的层间附着力。中间漆和面漆的配置与前三类场景一致。这套配套解决了轻金属基材”漆膜粘不牢”的行业难题，广泛应用于镀锌钢构、铝合金幕墙、轻金属设备外壳等场景。

五、混凝土基面的配套逻辑

混凝土基面不能直接喷涂金属漆。混凝土表面有毛细孔、碱性和含水率波动，金属漆直接上去会出现鼓包、起皮、附着力失效。标准做法是：环氧封闭底漆 + 环氧中涂，再施工金属漆。环氧封闭底漆低粘度渗透进混凝土毛细孔，固结表层疏松层并阻隔碱分上返。环氧中涂填补表面细微缺陷，提供平整的涂装基面。等中涂完全固化并打磨平整后，再喷涂金属漆。跳过封闭底漆和中涂直接在混凝土上喷金属漆，后期必然出问题。

应用场景	腐蚀等级	表面处理	底漆选择	中间漆	面漆
户外钢结构厂房、网架	C3中等	喷砂Sa2.5	环氧底漆	环氧云铁	金属漆2道
工程机械、装备外壳	C3-C4	喷砂Sa2.5	环氧富锌/环氧底漆	环氧云铁	金属漆2道
沿海、化工大气钢结构	C4-C5重腐蚀	喷砂Sa2.5	环氧富锌底漆	环氧云铁	金属漆2道
镀锌、铝合金轻金属	依环境定	打磨钝化	环氧锌黄底漆	环氧云铁	金属漆2道
混凝土基面	依环境定	基层处理	环氧封闭底漆	环氧中涂	金属漆（需打底）

金属漆标准配套的核心逻辑只有一句话：面漆负责耐候装饰，中间漆负责屏蔽增厚，底漆负责附着和防腐。三层缺一不可，选错任何一层都会让整套体系的寿命大打折扣。根据基材材质和腐蚀环境选择对应的配套方案，才是工程涂装的正确打开方式。
