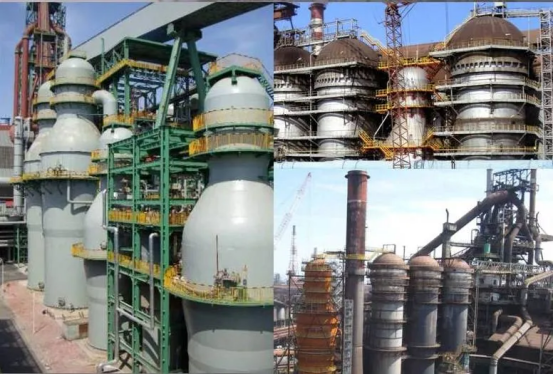

高温管道、烟囱、热风炉这类设备，普通环氧底漆到80℃就开始发软，120℃以上基本失去防护意义。
江苏庆峰工程这批采购走的是无机富锌耐热底漆（标称350℃）+环氧云铁中间漆+各自稀释剂，思路很明确：底漆扛温度、锌粉牺牲防锈，中间漆把无机底的多孔层封住并加厚屏蔽。这套不是“富锌+云铁”那么简单，几个施工节点卡不住，后期照样起泡、层间不粘。
一、无机富锌底漆在350℃工况干什么
- 耐温靠无机粘结体系。硅酸锌/无机硅酸盐类富锌通常可长期承受350-400℃范围，部分产品标400℃；本次按采购标称350℃设计，具体长期/短时上限以本洲该型号TDS为准。温度再高要考虑有机硅铝粉等专用耐热面配套，不要拿无机富锌单独裸跑到超高温度。
- 防锈靠锌粉牺牲。干膜金属锌含量高些的产品可达≥80%，至少也在60%以上，钢铁表面有损伤时锌先腐蚀，给碳钢做阴极保护。高温+工业大气里，这比单纯物理屏蔽更稳。
- 漆膜天生多孔。无机富锌固化后表面有微孔，直接喷面漆，面漆溶剂往孔里渗、施工裹气，容易鼓泡、附着力差。所以必须加封闭/中间层，不封闭等于把隐患留在层间。
二、环氧云铁中间漆不是“随便增厚”
- 片状云铁做迷宫。云母氧化铁在漆膜里平行叠压，水汽、氧气、氯离子要走更弯的路才能到钢面，渗透路径被拉长。本洲H06系列明确把它作为环氧富锌、无机富锌的中间/封闭漆，也用于储罐、钢结构、海洋平台等重防腐环境。
- 封无机底微孔。无机富锌刚成膜先薄喷“雾涂”或刷一道封闭，再正常喷云铁；这样把孔隙填平，后面不管是聚氨酯、氟碳还是耐温面漆，层间都更稳。
- 补厚度、降综合成本。单纯把富锌喷很厚容易开裂、费锌；用云铁把中间厚度拉起来，整体屏蔽性更好，比只靠底漆和面漆加厚更划算。本洲云铁中间漆推荐单道可按要求控制，H06-3-4类资料给60-80μm、2-3道区间，实际以设计总膜厚和TDS为准。
三、稀释剂必须分桶，不跨体系混用
- 无机富锌底漆：醇溶性/溶剂型按厂家给的耐高温或醇类专用稀释剂调黏度；水性无机富锌走配套水性稀释剂。加错芳烃/含氯/不明溶剂，会影响固化、成膜和耐热性。
- 环氧云铁中间漆：本洲资料用环氧系列专用稀释剂，无气喷涂0-5%、空气喷涂10-15%、辊涂5-10%（按不同型号和施工方式取值），熟化后调黏度。它和无机底固化机理不同，稀释剂不通用。
- 现场别图省事共用一个桶。底漆稀释剂进云铁，可能带醇类影响环氧固化；云铁环氧稀释剂进无机底，可能破坏无机成膜或引入不兼容残留。各自专用桶、专用搅拌棒，剩余稀释剂标品名回库。
| 层级 | 产品 | 稀释剂 | 主要任务 | 施工卡点 |
| 底漆 | 无机富锌耐热350℃ | 本洲该型号专用/醇类或水性按体系 | 耐温、锌粉阴极保护 | 喷砂Sa2.5，粗糙度按TDS，控湿度促固化 |
| 中间 | 环氧云铁中间漆 | 环氧系列专用稀释剂 | 封孔、片状屏蔽、增厚 | 底漆完全固化后施工，雾封+正规喷涂 |
| 面漆/耐热层 | 按工况选耐温面或暂不面涂 | 按面漆TDS | 耐候或补耐热 | 350℃长期工况确认面漆耐温不低于底漆标称值 |
四、施工容易翻车的四个点
- 喷砂不到位：无机富锌对表面很挑剔，碳钢建议Sa2.5、粗糙度30-75μm（部分高温要求可到40-75μm）；手工St3只能应急，不推荐做高标准高温富锌。
- 底漆没完全固化就上云铁：无机漆受湿度影响大，相对湿度低可按要求喷雾促固；没固化就覆涂，层间易脱。
- 一次喷太厚：无机富锌单道过厚会开裂，按厂家每道干膜（常见40-50μm，高锌可据型号调整）分道喷；总设计膜厚由腐蚀等级和耐温共同定。
- 云铁不熟化：双组份按主剂:固化剂称重，本洲部分云铁25:3，其它型号按各自TDS；熟化30分钟再调稀释剂，冬天低温延长熟化、夏天防干喷。
高温重防腐的配套逻辑很直接：无机富锌管“耐热+牺牲防锈”，环氧云铁管“封孔+屏蔽增厚”，稀释剂各回各的桶。底不封孔、稀释剂混用、膜厚一锅炖，都是后期起泡脱皮的源头。
