防腐方案评审时，设计院在图纸上标注”无机富锌底漆，锌含量70%”，业主方往往会追问一句：”能不能换成50%？便宜不少。”这个问题的答案，取决于项目所处的腐蚀等级。无机富锌底漆（锌含量30%~80%）作为重防腐体系专用防锈底漆，其配套方案不是一成不变的——根据C2到C5的不同腐蚀环境，通过调配锌含量、增减中间涂层和升级面漆材质，形成了三套标准配套打法。底漆统一涂装1道、干膜60-80μm，变化的是上面的涂层结构和总干膜厚度。

常规经济型：C2-C3厂房钢结构的降本方案

适用场景为C2-C3腐蚀环境下的厂房钢结构。锌含量选用30%-50%，配套结构为无机富锌底漆加环氧面漆或丙烯酸聚氨酯面漆，总干膜厚度120-160μm。

C2-C3环境中，大气腐蚀压力相对较轻，厂房钢结构主要面临日常湿度、雨水冲刷和轻度工业大气的考验。此时不需要最高规格的阴极保护，将锌含量下调至30%-50%，既能通过锌粉的阴极牺牲提供基础防锈，又因树脂粘结剂比例相对较高而获得更好的涂层柔韧性和机械性能。配套中省略了中间漆，底漆之上直接覆盖环氧面漆或丙烯酸聚氨酯面漆。环氧面漆侧重封闭和耐化学性，丙烯酸聚氨酯面漆侧重耐候和装饰，两者都能与无机富锌底漆形成可靠附着。总干膜120-160μm，是三层体系中的”轻量版”，用最低的造价满足C2-C3环境下的长效防护需求。

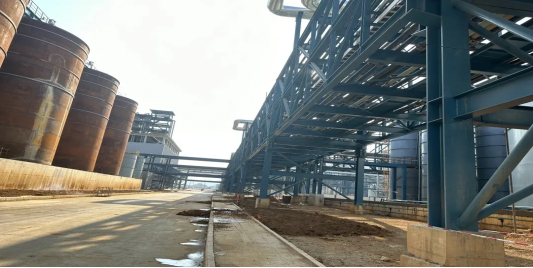

大型集采标准型：C4石化设备与户外桥梁的标准配置

适用场景为C4腐蚀环境下的石化设备、户外桥梁。锌含量选用70%，配套结构为无机富锌底漆加环氧云铁中间漆加丙烯酸聚氨酯面漆，总干膜厚度200-240μm。

C4环境意味着高腐蚀风险——石化厂区的大气中含硫化物、氮氧化物等腐蚀性介质，户外桥梁面临风雨、紫外线和高湿度。70%锌含量提供了强力的阴极保护，足以应对这些环境中氯离子和酸性介质对钢铁基材的侵蚀。配套中引入环氧云铁中间漆是关键升级——云母氧化铁鳞片在漆膜中平行排列，形成数十层物理屏障，腐蚀介质必须绕过这些鳞片走”之”字形路径才能到达基材，大幅延长渗透时间。面漆采用丙烯酸聚氨酯，脂肪族固化剂体系确保户外长期保光保色。总干膜推至200-240μm，底-中-面三层各司其职，是大型集采项目中最成熟、最均衡的防护方案。

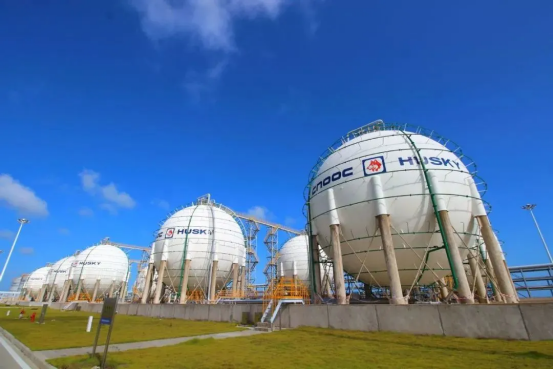

重防腐加强型：C5海洋大气与海水飞溅区的终极防线

适用场景为C5腐蚀环境下的海洋大气、海水飞溅区、储罐外壁。锌含量选用80%高锌，配套结构为无机富锌底漆加环氧封闭漆加环氧云铁中间漆加氟碳面漆，总干膜厚度240-300μm。

C5是极端腐蚀环境。海洋大气中盐雾浓度极高，海水飞溅区干湿交替频繁，氯离子的穿透力和破坏力远超内陆环境。80%锌含量是阴极牺牲保护的满配规格——锌粉颗粒密集连通，导电网络最完整，即使涂层被划伤也能持续为裸露钢铁提供电化学保护。配套中增加了一道环氧封闭漆，这是高锌底漆体系的关键环节：无机富锌底漆表面粗糙多孔，直接涂中间漆容易出现针孔或附着力不良，环氧封闭漆能渗透进底漆孔隙并封堵，为后续涂层提供平整致密的过渡界面。面漆升级为氟碳面漆，氟碳树脂的C-F键键能极高，耐候性远超丙烯酸聚氨酯，在强紫外线和高盐雾双重夹击下仍能长期保持光泽和颜色。总干膜240-300μm，四层涂层从电化学保护、孔隙封闭、物理屏蔽到耐候封盖，构建了完整的重防腐纵深防御。

方案类型	腐蚀等级	适用场景	锌含量	配套结构	总干膜厚度
常规经济型	C2-C3	厂房钢结构	30%-50%	底漆+环氧/丙烯酸聚氨酯面漆	120-160μm
大型集采标准型	C4	石化设备、户外桥梁	70%	底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆	200-240μm
重防腐加强型	C5	海洋大气、海水飞溅区、储罐外壁	80%	底漆+环氧封闭漆+环氧云铁中间漆+氟碳面漆	240-300μm

模块化升级的逻辑

三套方案共用同一个底漆平台——无机富锌底漆1道60-80μm。升级路径非常清晰：从C2到C5，锌含量从30%逐级提到80%；涂层道数从2道增至4道；总干膜从120μm推到300μm；面漆从普通环氧/聚氨酯升级到氟碳。这种模块化设计让设计院和业主可以根据项目预算和腐蚀风险精准匹配，不浪费每一微米的涂层厚度，也不在任何一个腐蚀环节留下短板。选对配套，涂层在预定寿命内不需要大修；选错配套，三年返工的成本远超当初省下的材料费。
