无机富锌底漆是一把锋利的刀，但刀法有讲究。
它的防护逻辑和常见的环氧涂料完全不同：硅酸盐与锌粉同钢材发生化学反应，形成陶瓷态附着——这层化学键合的强度远超普通物理附着，但代价是：它对施工条件的容错率极低。喷砂等级、环境湿度、白锈清理、形变评估、面漆配套，这五道门槛逐条核对到位，材料的长效防腐能力才能真正兑现。跳过任何一条，省下的施工成本都会变成后期维修的学费。

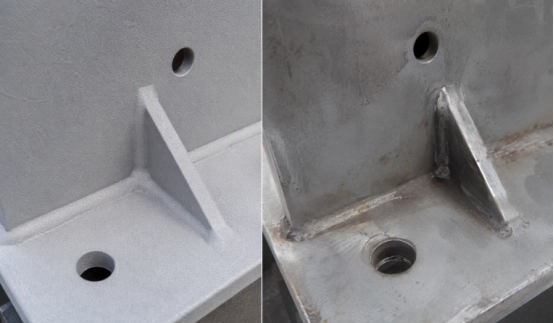

第一道门槛：基面处理，喷砂是唯一选项

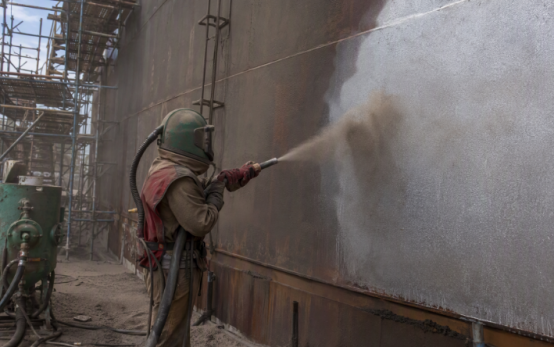

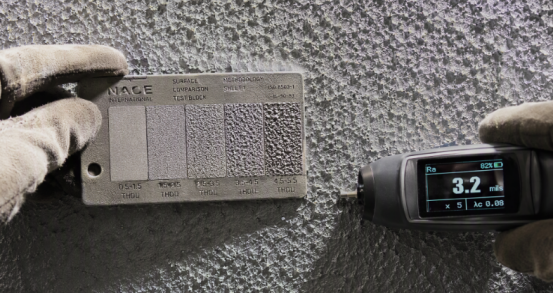

硬性指标：喷砂至 Sa2.5 级，表面粗糙度 40~80μm。
这个要求没有替代方案。手工打磨、高压水除锈处理后的表面粗糙度达不到 40~80μm 的区间，陶瓷态化学附着”咬”不住光滑表面，漆膜后期脱落的隐患在涂装那一刻就埋下了。
实用判断：现场不具备喷砂条件的维修工程，不要硬上无机富锌——改用环氧富锌底漆是更务实的选择。
第二道门槛：固化要水，干燥天反而要喷雾
这是无机富锌最反常识的特性：它的固化需要水分参与，与环氧涂料”怕水”的特性正好相反。

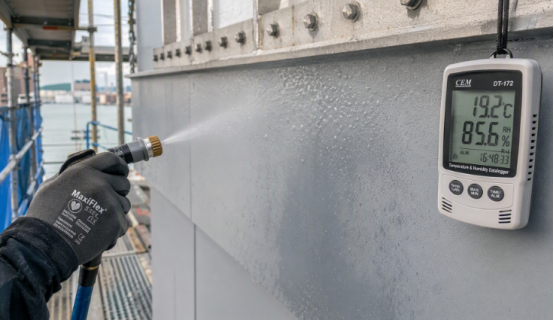

环境相对湿度低于 40% 时，固化反应会因缺水而迟缓甚至不完全——此时要做的不是防雨，而是喷雾保湿。北方干燥季节、大风天气施工，这道工序最容易被漏掉，也最容易在后期暴露出固化不良的问题。
第三道门槛：白锈必须清，不清等于白涂

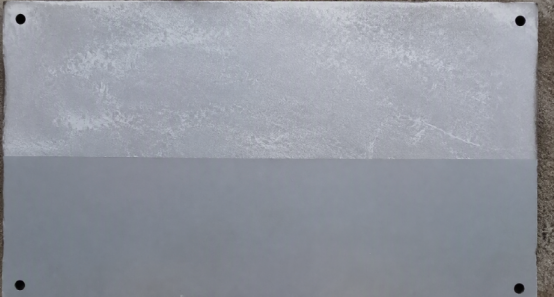

底漆施工后表面析出的白锈（碱式碳酸锌），成分上是正常的保护反应产物，不需要恐慌——但覆涂前必须彻底清除：打磨，或用淡水冲洗后充分干燥。
不清除直接上面漆的后果很直接：白锈层质地松散，成为底漆与后续涂层之间的”夹心隔离层”，层间失效后面漆整片脱落。返工时才会发现，当初省下的那点清理工时，代价是整道涂层体系的报废。
第四道门槛：认清漆膜性格——硬而脆
无机富锌漆膜硬度高、脆性大。这个性格决定了它的适用边界：
- 适合：刚性稳定基材——电厂钢构、石化管廊、桥梁主体等形变量小的结构
- 慎用：振动频繁、易形变的钢结构——漆膜无法跟随形变，反复微裂直至失效
选材之前先评估结构的”性格”，材料和结构错配，是防腐体系最常见的隐性死因。
第五道门槛：面漆配套有禁忌
不可直接配套醇酸面漆——两者相遇会发生皂化反应，咬底、起皮、失效。
确有使用醇酸面漆需求的场景（如预算受限的维修项目），必须增加一道环氧封闭漆做隔离层。标准配套仍是推荐方案：

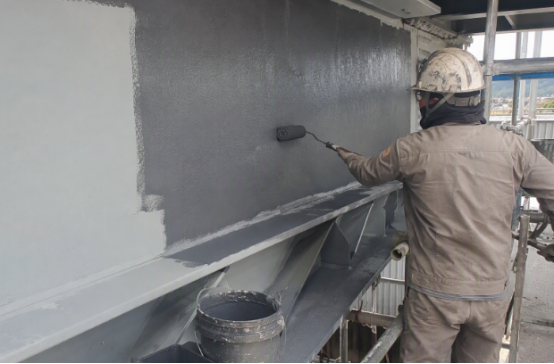

无机富锌底漆 → 环氧云铁中间漆 → 聚氨酯/氟碳面漆
底漆化学键合防锈、中间漆迷宫屏蔽增厚、面漆抵御紫外线与大气老化——各层各司其职，体系才完整。
常见问题
无机富锌底漆对基面处理有什么要求？
必须喷砂处理至 Sa2.5 级，表面粗糙度 40~80μm。手工打磨或高压水除锈的粗糙度不足，附着力无法保证；无法喷砂的工况建议优先改用环氧富锌底漆。
无机富锌底漆固化需要洒水吗？
需要。其固化依赖环境水分，相对湿度低于 40% 时应喷雾保湿，与环氧涂料怕水的特性相反，干燥环境施工尤其要注意。
底漆表面发白还能覆涂吗？
白锈（碱式碳酸锌）是正常保护产物，但覆涂前必须打磨或淡水冲洗彻底清除，否则造成层间失效、面漆整片脱落。
无机富锌底漆能直接配醇酸面漆吗？
不能，会皂化咬底。如需使用醇酸面漆，必须增加环氧封闭漆做隔离层；标准推荐配套为环氧云铁中间漆加聚氨酯或氟碳面漆。
什么结构不适合用无机富锌底漆？
振动频繁、易形变的钢结构不适合。漆膜硬而脆，无法适应持续形变；刚性稳定基材才是它的适用对象。
欢迎联系我们常州本洲涂料有限公司 24小时咨询热线：（何经理）15380000332 座机：0519-85555072
