先说结论：无机锌粉防锈底漆表面冒出的灰白色粉末俗称”白锈”，它不完全等同于质量问题——多数情况下恰恰是这类底漆正常的自我防护反应。验收的核心标准只有一个：白锈是否结块鼓起。
很多人看到无机锌粉防锈底漆表面发白，第一反应就是”漆有问题，质量不合格”，甚至直接要求整批退货。实际上，把白锈的成因、处理方式、验收标准一次讲透之后，现场遇到就不会再慌。
（一）白锈到底是什么？

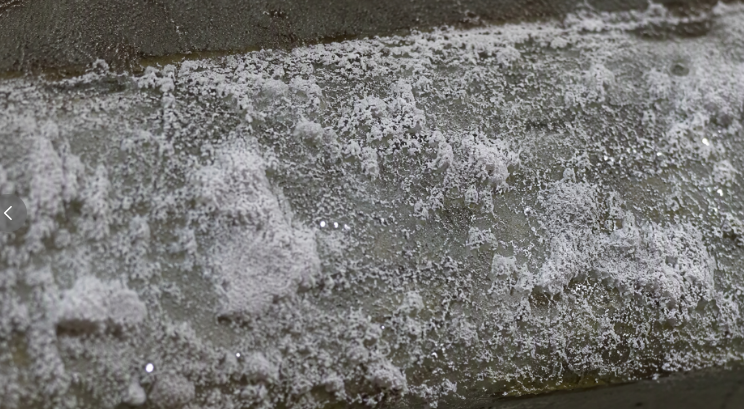

无机锌粉防锈底漆的防锈核心，是靠漆膜中大量的活性锌粉优先与腐蚀介质反应，牺牲自己保护钢材。当涂好的底漆在潮湿、高盐雾环境中暴露时，表面的锌粉会主动与空气中的水分、氧气发生反应，生成碱式碳酸锌等灰白色产物——这层白色粉末就是俗称的”白锈”。
它和水性无机硅酸锌底漆出现白锈的原理完全一致，属于同类涂料的共性现象：都是锌粉氧化析出的结果。
（二）白锈是坏事吗？不一定
这层析出物其实在”做好事”：
- 自我封闭：白锈会慢慢填实漆膜表面的微小孔隙，让涂层整体变得更致密
- 孔隙封堵：生成的碱式碳酸锌体积适度膨胀，能把原本贯通的毛细孔道堵住，反而提升了涂层的屏蔽性能
所以，轻微发白不仅不是缺陷，反而说明锌粉在正常工作，防锈机制已经启动。
需要区分的是环氧富锌底漆：它的粘结剂是环氧树脂，固化后形成致密有机膜，锌粉被包裹在内，表面不容易发生这种氧化析出现象，所以环氧体系几乎看不到白锈。现场发现白色粉末，先确认用的是哪种底漆——别用环氧的验收经验去硬套无机锌粉。
（三）白锈怎么处理？看形态决定
不是所有白锈都要全部打磨掉，处理方式完全取决于形态和厚度：

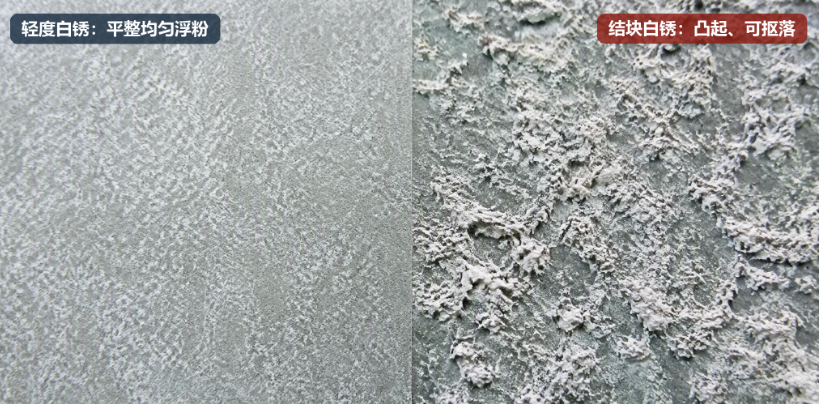

1. 少量均匀白锈：扫掉浮粉直接覆涂

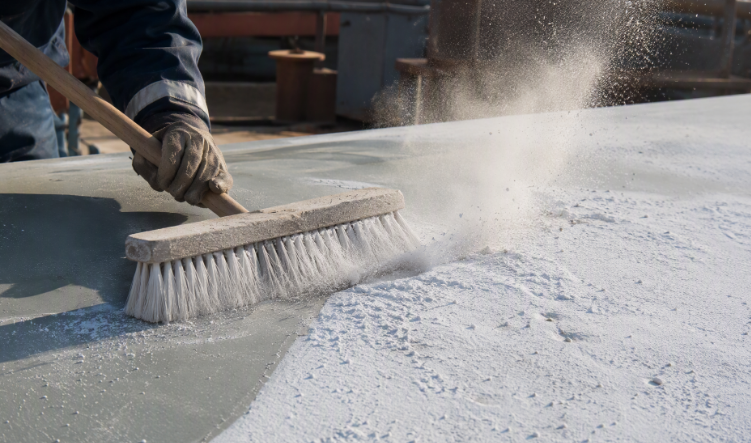

表面只有一层薄薄的均匀浮粉，颜色发白但平整，没有结块、没有凸起，属于正常现象。处理时只需用毛刷、扫帚或压缩空气简单清扫表面浮粉，就可以直接覆涂中间漆。这层薄浮粉不影响层间附着力，不要过度处理反而破坏漆膜。
2. 厚层结块白锈：必须彻底清理
白锈堆积很厚，出现明显凸起、结块，甚至用手能抠下来，那就必须彻底处理：结块的白锈质地松散，与底漆本体附着力极差，不清理直接覆涂，中间漆和底漆之间会夹着一层”松土”，层间结合力直接归零，后期遇潮受热容易整片掉漆。处理方法：用动力工具打磨清理干净，必要时用淡水冲洗并充分干燥，确认表面洁净牢固后再上中间漆。
（四）监理验收怎么判定？
很多监理一看到发白就判定报废，这是典型误区。正确做法：
- 重点核查白锈是否结块鼓起：轻微均匀发白属于正常现象，不能因此否决材料
- 厚层、凸起、结块，且清理后底漆漆膜本身有损伤，才涉及质量问题

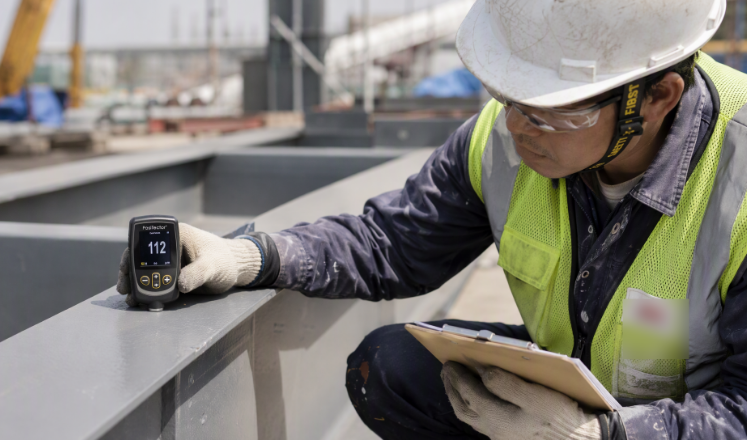

- 拿不准就取样做层间附着力测试，数据说话最稳妥
带上这张”判断标准”，既避免误判导致不必要的返工和材料浪费，也不放过真正的质量隐患。
（五）施工预防与注意事项
白锈的产生和环境直接相关——湿度大、盐雾重的区域，或底漆涂完后长时间暴露未覆涂，白锈出现概率更高：
- 缩短涂装间隔：尽量缩短底漆与中间漆的涂装间隔，避免底漆在恶劣环境中裸晒

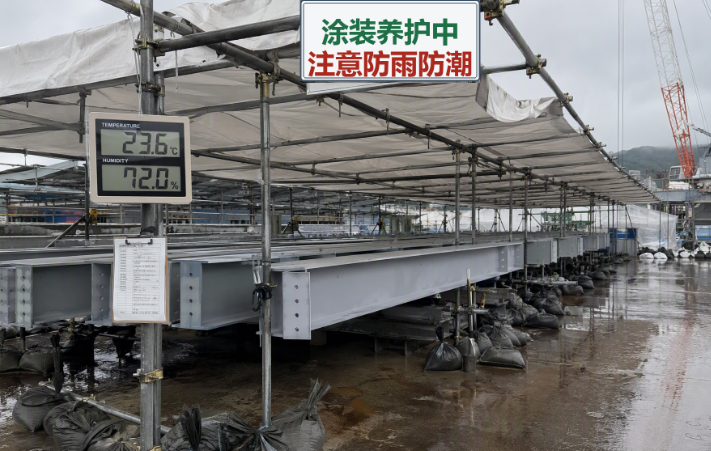

- 防雨防冲刷：预计淋雨应提前搭设防雨棚，防止雨水长时间冲刷加剧白锈堆积
- 控制湿度：无机锌粉底漆固化需要空气湿度，相对湿度控制在 60%~80% 较理想——过低固化慢，过高易析白
- 低温养护：低温干燥环境下需洒水保湿养护，但注意不要让底漆表面长时间积水形成流痕
（六）写在最后
白锈不是质量缺陷的代名词，它是无机锌粉底漆在特定环境下的正常反应。验收抓住”是否结块鼓起”这个核心标准，既不误判浪费成本，也不放过真正的质量隐患。防腐涂装细节决定成败，多懂一点原理，施工就少走很多弯路。
（七）常见问题（FAQ）
Q1：无机锌粉底漆发白要整批退货吗？ A：不一定。发白是锌粉氧化生成碱式碳酸锌的正常析出，轻微均匀发白属正常现象，说明防锈机制已启动；仅厚层结块且清理后漆膜受损才涉及质量问题。
Q2：白锈不清理直接涂中间漆会怎样？ A：少量均匀浮粉清扫后即可覆涂；但厚层结块白锈质地松散，不清理会使层间结合力大幅丧失，后期遇潮受热易整片掉漆。
Q3：环氧富锌底漆为什么看不到白锈？ A：环氧富锌以环氧树脂包裹锌粉，固化后形成致密有机膜，锌粉不易与空气水分接触氧化，因此表面几乎不出现白锈，两者验收标准不同。
Q4：施工中怎么预防白锈过度产生？ A：缩短底漆与中间漆涂装间隔，避免裸晒淋雨；环境相对湿度控制在 60%~80%，低温干燥时适当洒水保湿养护，但避免表面长时间积水。
欢迎联系我们常州本洲涂料有限公司 24小时咨询热线：（何经理）15380000332 座机：0519-85555072
