919防腐涂料用在电力钢结构上，到底怎么搭配、刷多厚、用多少料、施工要注意什么？这次不绕弯子，只围绕底漆和面漆的分工体系，把干膜厚度、用量核算和施工提醒一次讲透。
- 底漆和面漆的分工逻辑
919防腐底漆直接接触钢基材，核心任务就两个：附着和初级防腐。它得像铆钉一样抓住钢材表面，同时形成第一道防锈屏障。单道干膜厚度 25–35μm，如果做 1–2 道，底漆总干膜可达 25–70μm。底漆打不好，后面全白搭。

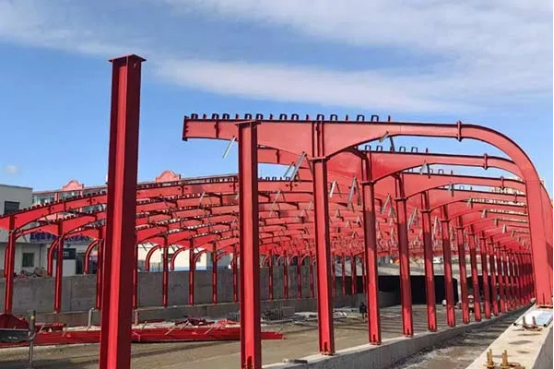

919防腐面漆负责耐候、装饰兼绝缘。大红色是电力系统常用的警示/标识色，醒目且符合行业习惯。面漆单道干膜 20–30μm，做两道总干膜 40–60μm。两道面漆的设计目的很明确：保证漆膜连续性和整体厚度，避免单道喷涂可能出现的针孔、漏底，让防护层更致密。
- 整体干膜厚度怎么算
按最低值算：底漆1道 25μm + 面漆2道 40μm = 65μm
按较高值算：底漆2道 70μm + 面漆2道 60μm = 130μm
具体做到多少，取决于项目防腐等级要求。普通户外电力钢结构取下限即可，严酷环境（如沿海、化工厂附近）建议往上靠。干膜厚度不是越厚越好，得按设计规范和涂料厂家指导来，过厚可能开裂，过薄则防护不足。
- 用量核算：理论值与实际采购
按理论用量计算：
| 材料 | 道数 | 单道用量 | 合计 |
| 灰色底漆 | 1–2道 | 200g/㎡ | 200–400g/㎡ |
| 大红面漆 | 2道 | 180g/㎡ | 360g/㎡ |
| 合计 | 560–760g/㎡ |
这是纯理论值，没算施工损耗。实际喷涂中，会有飞散、吸附、边角多耗等情况。一般钢结构加 10–20% 损耗；棱角多、焊缝密、构件复杂的，取上限 20%。则实际采购用量约为 620–910g/㎡。备料时建议按上限准备，避免中途缺料影响工期和涂层连续性。
- 施工提醒：这些细节决定成败
1. 固化间隔
底漆与面漆之间需要完全固化后再复涂，具体间隔看产品说明书。没干透就刷下一道，轻则咬底起皱，重则整层剥离。
2. 预涂优先
棱角、焊缝、边角部位先做预涂。这些地方涂层薄、损耗大，也最容易漏涂生锈。预涂能让这些薄弱点先得到保护，再大面积喷涂就更均匀。
3. 表面清洁
每道漆施工前确认表面清洁干燥，无油污、灰尘、返锈。任何杂质都会影响附着力，导致早期脱落。
4. 面漆交叉喷涂
面漆颜色鲜艳，两道之间建议交叉喷涂。第一道横向走枪，第二道纵向走枪，这样能避免漏底和色差，保证颜色均匀饱满。
- 一句话总结
这套919防腐方案，干膜总厚度约 65–130μm，材料理论用量 560–760g/㎡（不含损耗），实际采购按 620–910g/㎡ 备料比较稳妥。底漆抓附着、面漆保耐候绝缘，两道面漆锁厚度，施工时守好固化间隔、预涂和清洁，涂层寿命才有保障。
