海洋工程的腐蚀，分很多种”咸法”。
码头钢桩的潮差区——海水涨落之间，钢桩表面干湿交替，氯离子在这里富集，加上生物附着、温差循环和机械磨损，是海洋防腐里最难伺候的区段之一。海底输油管道外壁——全浸在海水里，承受静压，还要面对阴极保护干扰和微生物腐蚀。两种工况，氯化橡胶玻璃鳞片防锈漆的配套方案完全不同——照搬套用，是海洋防腐失效的常见起点。

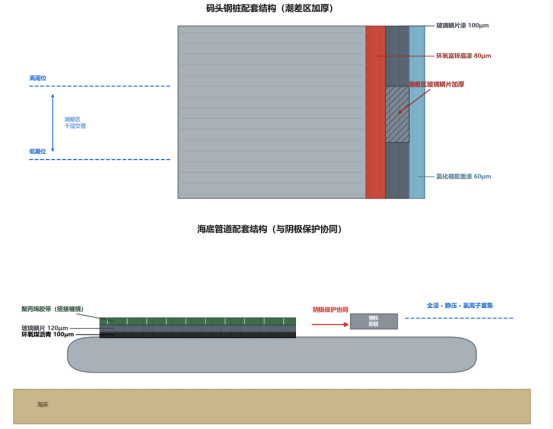

场景一：码头钢桩潮差区

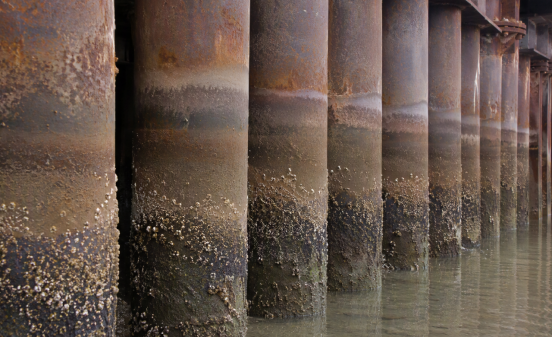

环境特点：高潮位至低潮位之间，干湿交替、氯离子富集、生物附着密集，温差循环加机械磨损。
推荐配套：
| 涂层 | 产品 | 干膜厚度 |
| 底漆 | 环氧富锌底漆 | 80μm |
| 中间漆 | 玻璃鳞片漆 | 100μm |
| 面漆 | 氯化橡胶面漆 | 60μm |

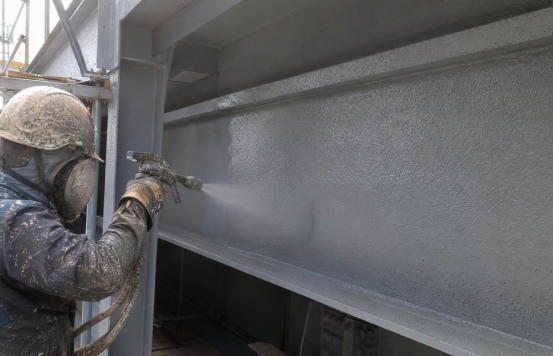

施工要点：潮差区重点加厚——这是全桩防护的短板区段，厚度不能平均主义；必须无气喷涂，大流量施工才能保证湿膜厚度，并让鳞片在漆膜中平行取向——鳞片排列方向对了，迷宫屏蔽效应才成立，乱取向等于白加。
场景二：海底输油管道外壁
环境特点：全浸海水（pH 8.0~8.3）、温度稳定，但海水静压持续作用、阴极保护电流干扰、微生物腐蚀三管齐下。
推荐配套：
| 涂层 | 产品 | 干膜厚度 |
| 底漆 | 环氧煤沥青底漆 | 100μm |
| 中间层 | 玻璃鳞片漆 | 120μm |

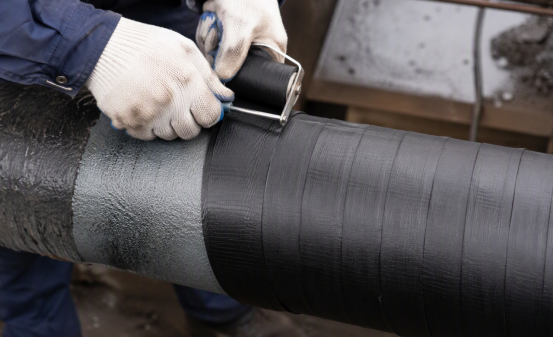

| 外缠层 | 聚丙烯胶带缠绕 | 搭接规范缠绕 |
核心指标：涂层电阻 ＞10⁸Ω·cm²。海底管道不是涂层”单打独斗”——必须与阴极保护系统协同：涂层电阻够高，阴保电流才能按设计路径工作；两者互相成就，缺一个，另一个的寿命都要打折。
两个场景的共同纪律
l 玻璃鳞片层的设计厚度必须到位，且靠无气喷涂保证取向——厚度不够或取向混乱，迷宫效应名存实亡
- 配套必须按”介质+全浸与否+阴极保护配置”三要素定制，潮差区与全浸区的配套逻辑，从底漆选型就开始分岔
常见问题
码头钢桩潮差区用什么配套？
环氧富锌底漆 80μm+玻璃鳞片漆 100μm+氯化橡胶面漆 60μm。潮差区重点加厚，无气喷涂确保鳞片平行取向，应对干湿交替和氯离子富集。
海底输油管道外壁防腐怎么做？
环氧煤沥青底漆 100μm+玻璃鳞片漆 120μm+聚丙烯胶带缠绕。要求涂层电阻＞10⁸Ω·cm²，与阴极保护系统协同，应对全浸、静压与微生物腐蚀。
玻璃鳞片漆施工要注意什么？
关键在无气喷涂：大流量施工保证湿膜厚度，喷涂工艺确保鳞片平行排列取向，潮差区等重腐蚀部位需重点加厚，否则迷宫屏蔽效应发挥不充分。
欢迎联系我们常州本洲涂料有限公司 24小时咨询热线：（何经理）15380000332 座机：0519-85555072
