产品详情
异丁基三乙氧基硅烷（油性）是以一个硅原子为核心，形成了烷基为异丁基和烷氧基为乙氧基，含有 Si-O-C 键结构的硅烷，其结构式为 i-Bu-Si(OCH2CH3)3,英文名称：i-butyltriethoxanesilane .为无色透明液体，是一种得到国家混凝土行业防腐规范推荐的产品。

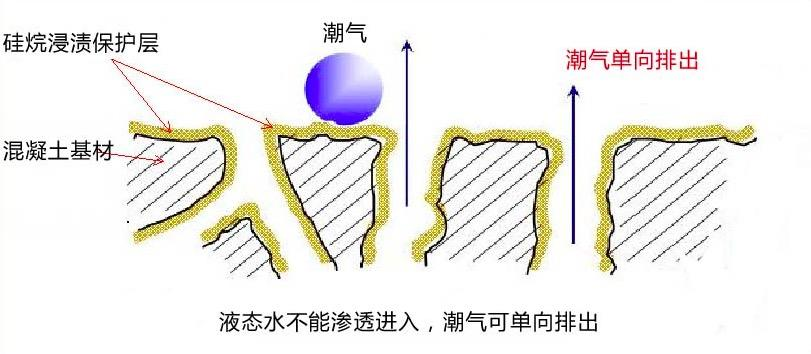

硅烷浸渍剂利用硅烷特殊的小分子结构，穿透混凝土的表层，渗透到混凝土内部几个到十几个毫米，分布在混凝土毛细孔内壁，甚至到达最小的毛细孔壁上，与空气及基底中的水分产生化学反应，又聚合形成网状交联结构的硅酮高分子羟基团（类似硅胶体），这些羟基团将与基底和自身缩合，产生胶连、堆积，固化结合在毛细孔的内壁及表面。形成坚韧的防腐渗透斥水层。防水处理后的基材形成了远低于水的表面张力，并产生毛细逆气压现象，且不堵塞毛细孔，既防水又保持混凝土结构的“呼吸”，同时，赋予混凝土表层更加坚韧的机械特性。
| 基本参数： | |
| CAS：17980-47-1 | |
| 型号：H80-7 | |
| 颜色：透明 | |
| 分子量：220.38 | |
| 密度：0.88g/cm3 | |
| 沸点：191℃(1atm) | |
| 折光率：0.9104 | |
| 闪点：63℃(闭杯) | |
| 产品特性： | 1.硅烷浸渍剂（异丁烯三乙氧基硅烷）是液体形态 |
| 2.其具有的小分子结构可穿透胶结性表面，渗透到混凝土内部与暴露在酸性或碱性环境中的空气 及基底中的水分子发生化学反应，形成永久牢固的高环保防水层 | |
| 3.优异的渗透深度，可达到 2-10mm 的深度。 | |
| 4.深层渗透，抑制水分吸收，产生防水、防 Cl-、抗紫外线的性能且具有透气性 | |
| 5.具有良好的疏水防水性 | |
| 6.大幅降低混凝土毛细孔吸水率 | |
| 7.大幅降低氯离子侵蚀、冻融破坏、钢筋腐蚀及霉菌滋生 | |
| 8.浇注不久的混凝土等碱性环境，会刺激该反应并加速斥水层的形成 | |
| 9.可有效防止基材因渗水、日照、酸雨、除冰盐和海水的侵蚀而对混凝土 及内部钢筋结构的腐蚀、疏松、剥落、霉变而引发的病变，提高建筑物的使用寿命 | |
| 10.目前已有实际工程混凝土结构经过 15～20 年的保护效果依然完好的记录 | |
| 用途： | 广泛应用于各类钢筋混凝土结构中，如商业建筑（高档建筑物的内外墙面及屋面和地面） 停车场、车库、库房和冷库、地下室、游泳池、高速公路、桥梁结构 地铁、隧道、港口码头、机场停机坪、跑道、海工等 |
| 特别适用于在恶劣环境中使用的高标号混凝土结构 受盐雾、化冰盐侵蚀的公路、立交桥、电线杆、污水处理厂的污水处理池 垃圾填埋场、温差极大的高原地区等 |
| 技术参数 | 异丁烯三乙氧基硅烷含量不应小于 98.9%； |
| 硅氧烷含量不应大于 0.3% | |
| 可水解的氯化物含量不应大于 1/10000； | |
| 密度应 0.88g/cm³; | |
| 活性应为 100%，不得以溶剂或其他液体稀释。 | |
| 表面处理： | 对基础面或基材表面的清理；（包括油污、灰尘、锈蚀、微生物等。） |
| 对基础面或基材表面的修补；（直径超过 2mm 的孔隙用相应的水泥砂浆修补完整。） | |
| 对基础面或基材表面的打磨；（以达到砼表面平整、洁净。） | |
| 配套方案： | 硅烷浸渍液可作为防腐涂层的表面处理剂，硅烷浸渍液可单独作为混凝土保护涂层，涂刷 两遍，每遍用量 300g/㎡。 |
| 硅烷浸渍剂+环氧树脂封闭漆+环氧树脂中层漆+各色防腐面漆 | |
| 施工参数： | 建议涂装道数： 2~3 道 |
| 储存温度：-10~40℃ | |
| 施工温度：5～40℃ | |
| 涂装间隔 | 底材温度℃：5-10；15-20；25-30 |
| 最短间隔 h：48；24；12；最长间隔不超过 7 天 | |
| 底材温度须高于露点 3℃以上，当底材温度低于 5℃时，漆膜不固化，不宜施工 | |
| 施工方式：刷涂、空气喷涂、滚涂均可 | |
| 注意事项： | 在高温季节施工时，易发生干喷，为避免干喷可用稀释剂调整至不干喷为止 |
| 本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用 | |
| 涂覆和使用本产品的一切工作都必须根据各种有关的国家卫生、安全和环保法规与标准进 行 | |
| 运输贮存： | 产品应存放在阴凉通风处，防止日光直接照射，并隔绝火源，远离热源的库房内 |
| 产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定 | |
| 安全防护： | 施工场地应有良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾 |
| 施工现场严禁烟火。 | |

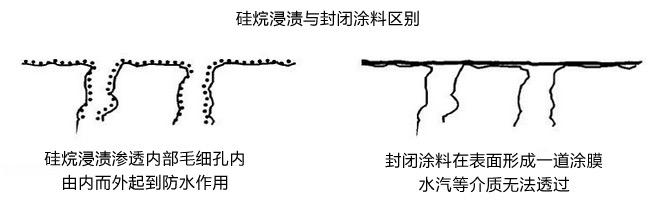

| 延伸阅读： | 硅烷浸渍剂和封闭涂料的区别 |
更多推荐
最新案例
30倍腐蚀速率差异：高湿环境施工控制与湿固化涂料选型要点
2026/4/16
涂层配套的正确性：从”底-中-面”功能协同到固化-溶剂匹配原则
2026/4/16
聚硅氧烷配套体系：从鳞片状锌粉底漆到Si-O键面漆的20年防腐设计
2026/4/16
金属大气腐蚀的形态与特征：从均匀腐蚀到点蚀的全面识别指南
2026/4/16
高固体分 vs 无溶剂：重防腐涂料的”厚膜化”革命，2年、15年还是25年？
2026/4/16
表面处理决定防腐寿命：从Sa2.5到3h黄金窗口的喷砂质量控制
2026/4/16
ISO 12944-2大气腐蚀环境分类与20年防腐配套设计指南
2026/4/16
金属大气腐蚀详解：析氢腐蚀与吸氧腐蚀原理及防护涂料方案
2026/4/15
电化学腐蚀详解：原理、危害与重防腐涂料防护策略
2026/4/15
金属腐蚀的危害与防护：为什么重防腐涂料是工业必选方案
2026/4/15
联系我们
免费获取报价
填写以下信息，我们将为您提供专业的产品咨询和报价服务
✓
24h快速响应✓
免费技术咨询✓
定制解决方案✓
全程跟踪服务也可直接拨打服务热线
0519-85555072
智能客服小洲
在线为您服务
咨询量大时建议拨打热线：0519-85555072
