有些高温设备涂装项目，抱着”先刷上去试试”的心态，在耐高温面漆下面加了一道环氧云铁中间漆。

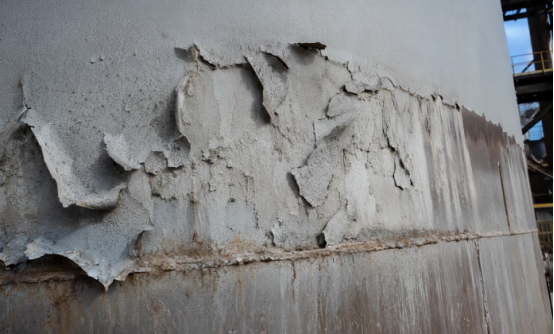

结果运行几个月就出问题了：表面看着面漆还完整，手一碰却成片往下掉。拆开一看——中间层已经化成一层粉末。
问题出在哪：120℃ 的耐温上限
环氧云铁中间漆的耐温上限只有 120℃ 左右。它的成膜物质是环氧树脂，高温下环氧树脂发生热降解、分子链断裂，漆膜逐渐失去机械强度。
而高温设备的运行温度动辄 200℃、300℃ 甚至更高，远超环氧云铁的承受范围。中间层在这种温度下直接受热分解，变成一层没有粘结力的粉末状物质——中间漆从”屏蔽层”变成了”隔离层”。
中间层一失效，面漆跟着整片掉

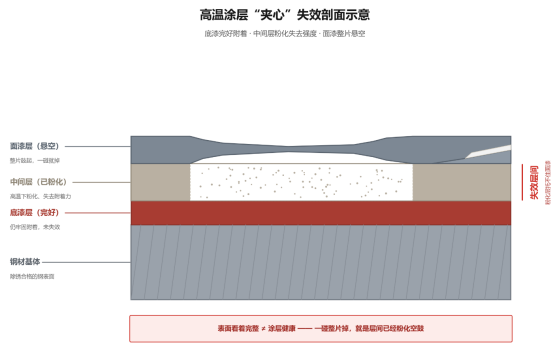

耐高温面漆是直接覆涂在中间漆上的。中间层受热分解后，面漆失去了支撑基础：表面看着面漆还在，其实底下已经空了，漆膜和底漆之间被一层失效的环氧粉末隔开，附着力几乎为零，轻轻一碰就成片脱落，防护层直接报废。
这种脱落是从中间层开始的层间失效——它不像底漆直接失效那样表面看得出来，表面可能还完整，内部已经分层。等发现的时候往往已是大面积脱落，钢材直接暴露在高温氧化和烟气腐蚀环境中，损失被进一步放大。
返工代价：远超当初省下的工序
中间层失效导致的整套涂层脱落，返工不是补一补就行的：

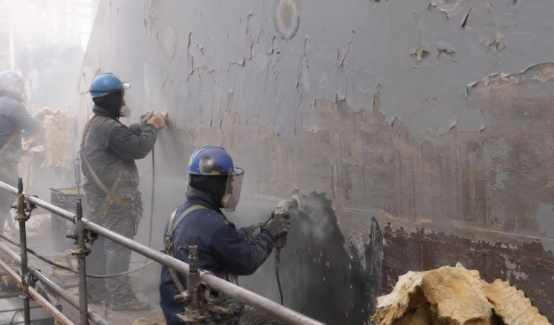

- 整套铲除：底漆、中间漆、面漆全部铲掉，重新喷砂、重新涂装
- 施工叠加：高温设备体积大、位置高，搭脚手架、拆保温、停机冷却，每一项都是真金白银
- 时机代价：设备已安装到位再返工，折腾一圈的花费是正常施工的好几倍
选材启示
中间漆的价值建立在”耐温匹配”的前提上。耐温等级够不着的中间层，不但帮不上忙，反而会成为整套体系里最脆弱的一环——它是面漆的支撑基础，基础热降解了，上面的每一道涂层都是空中楼阁。高温工况选配套，先把每一层的耐温上限核对清楚，再谈屏蔽、再谈增厚。
常见问题
高温设备上可以用环氧云铁中间漆吗？
不可以。环氧云铁耐温上限约 120℃，高温设备运行温度常达 200~300℃ 以上，中间层会热降解成无粘结力的粉末，应选用耐温匹配的配套体系。
高温涂层成片脱落是什么原因？
多为中间层失效导致。环氧类中间漆受热分解后，面漆失去支撑，层间被粉末隔开、附着力归零——表面看着完整、内部已经分层，一碰整片脱落。
中间漆失效后返工麻烦吗？
很麻烦。需铲除底、中、面整套涂层重新喷砂涂装，加上停机、拆保温、搭脚手架，总成本远超当初省下的那一道中间漆工序。
欢迎联系我们常州本洲涂料有限公司 24小时咨询热线：（何经理）15380000332 座机：0519-85555072
